接点入力の動作確認

このレシピについて

16pinコネクタの接点入力の動作確認をするサンプルレシピです。

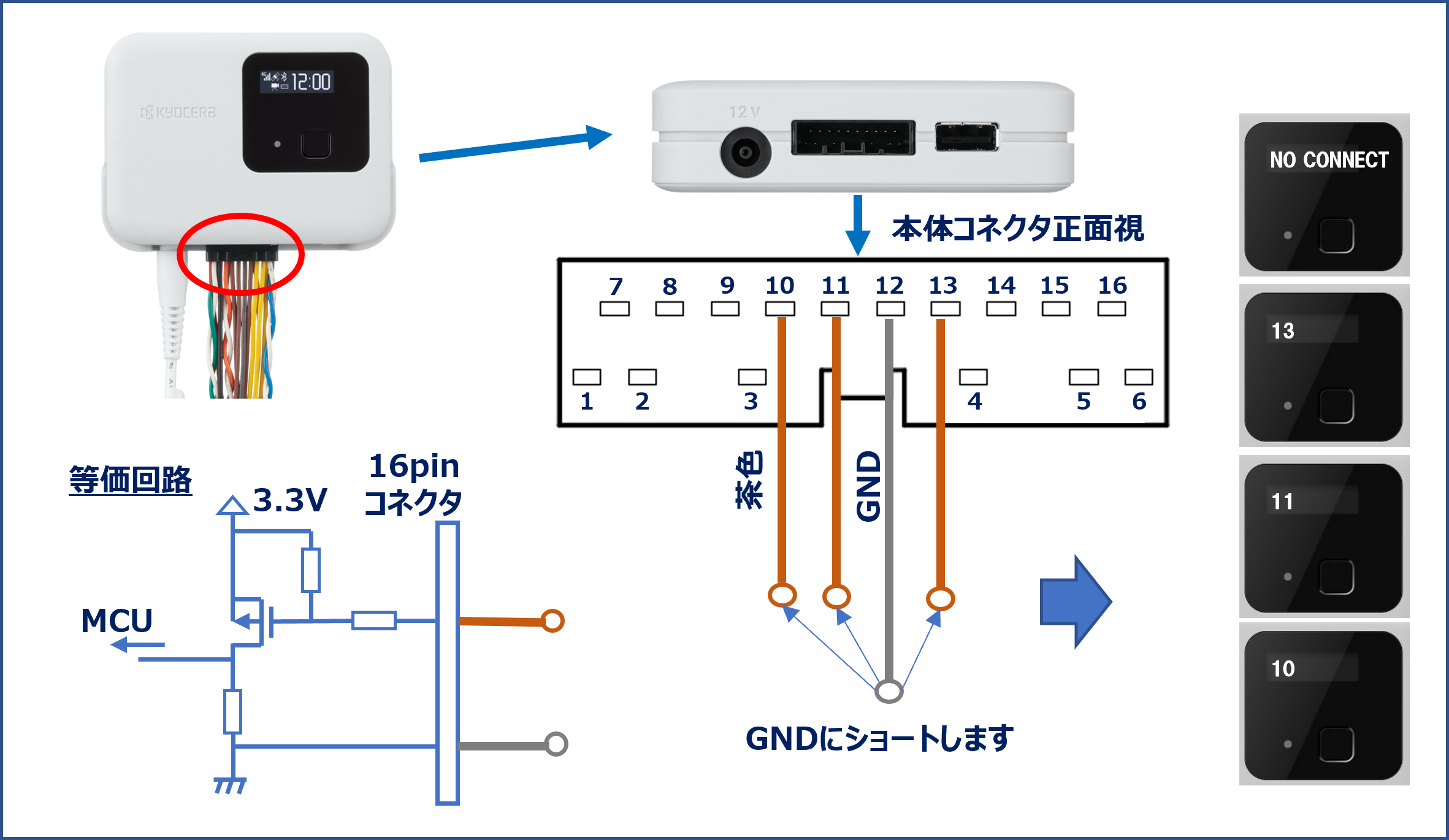

本レシピでは、付属の16pinのコネクタケーブルを使用して、接点での入力を検出してその状態をディスプレイに表示します。



本レシピのダウンロードはこちらから。

・16pinコネクタの接点入力の動作確認をするサンプルレシピ.krx ※内容確認用レシピファイル

・16pinコネクタの接点入力の動作確認をするサンプルレシピ.zip ※書込み用レシピ実行ファイル

本レシピのダウンロードはこちらから。





レシピ内容（ブロック構成）

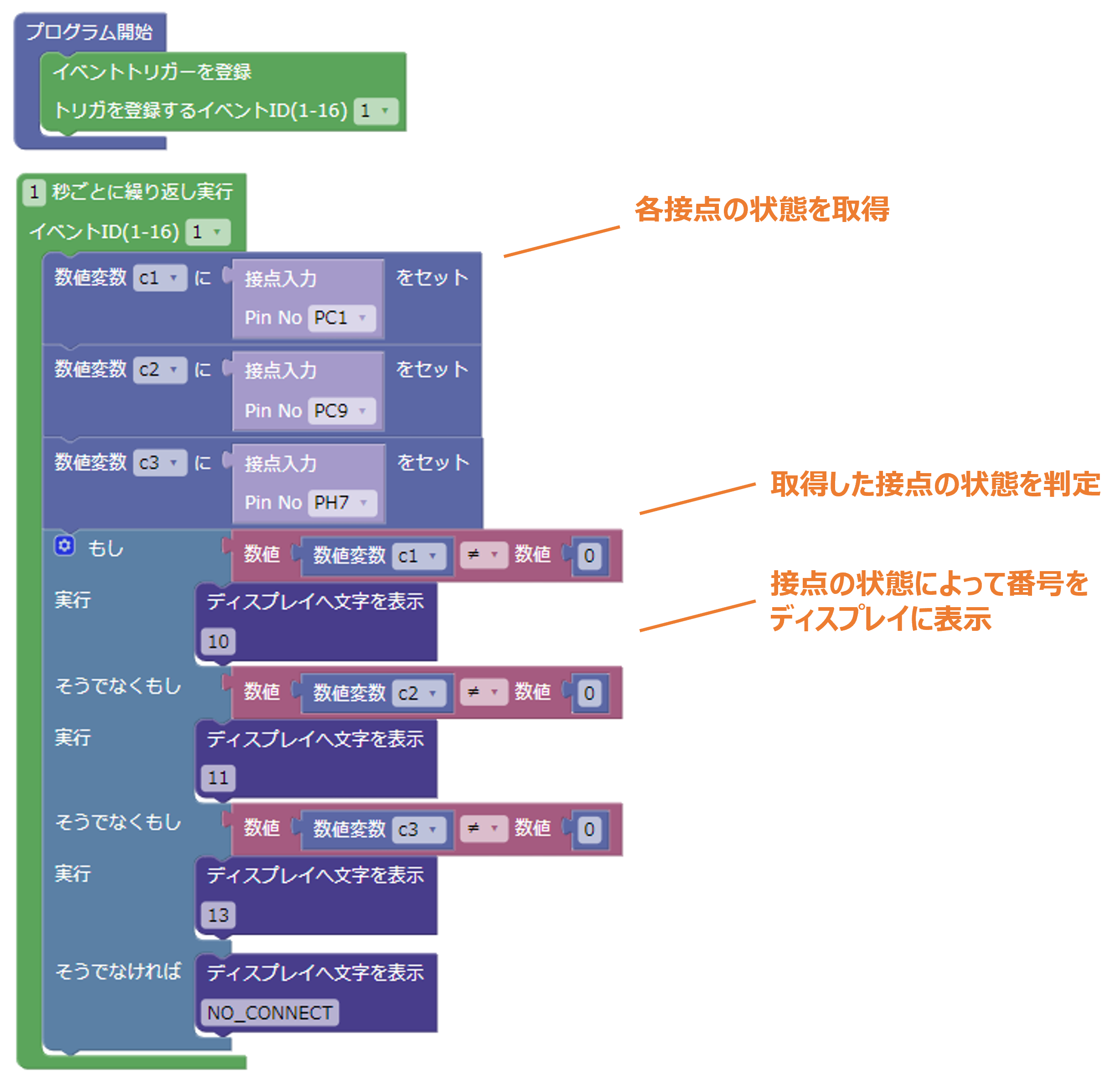

本レシピのブロック構成は、以下の通りです。
ブロック構成はレシピツールに本レシピをインポートすれば、レシピ編集画面から確認できます。

レシピ活用のヒント

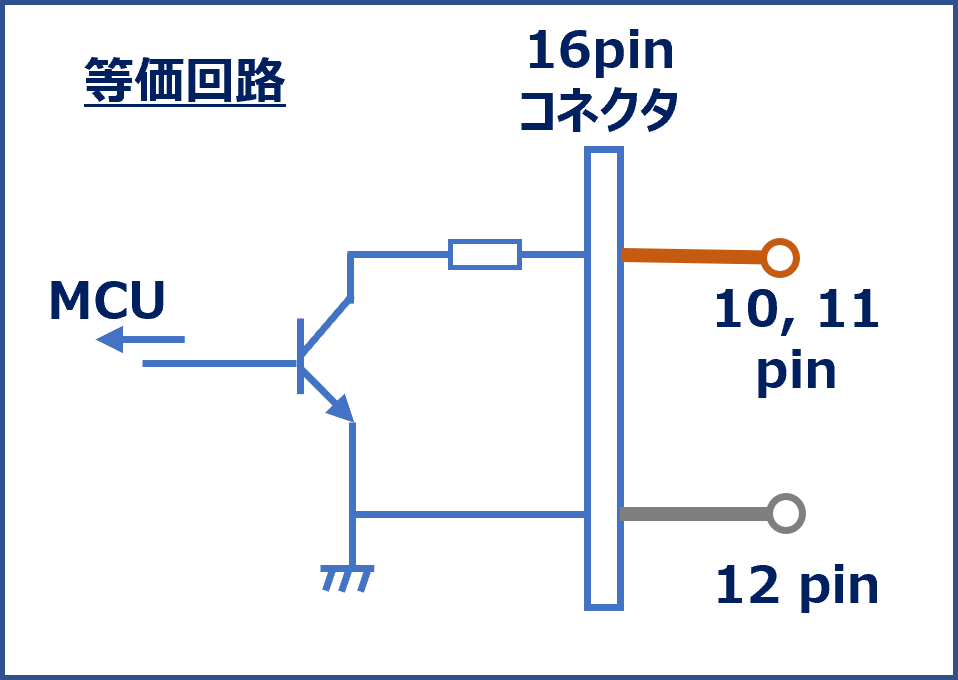

本レシピでは接点入力を行いましたが、３本の接点端子のうち２本は出力にも対応しているため、外部機器へトリガー信号を与える処理を行うことも可能です。 この場合の出力等価回路は以下のようにOpen-Drainとなります。



関連情報

対応機種:KC4-C-100A/KC4-C-101A
