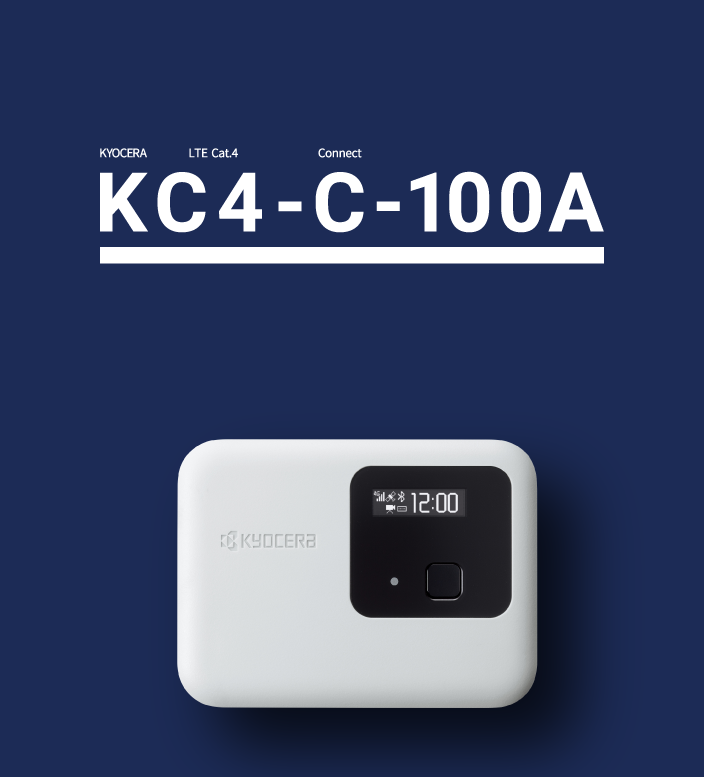

kc4-c-100a kc4-c-100a

エリアの広い4G LTETMと容易な接続設定で、
IoTがすぐ始められる製品です。

KC4-C-100Aとは 特長 利用シーン 製品デザイン 仕様

KC4-C-100Aとは?

現場のIoT化をかんたんに実現する製品です

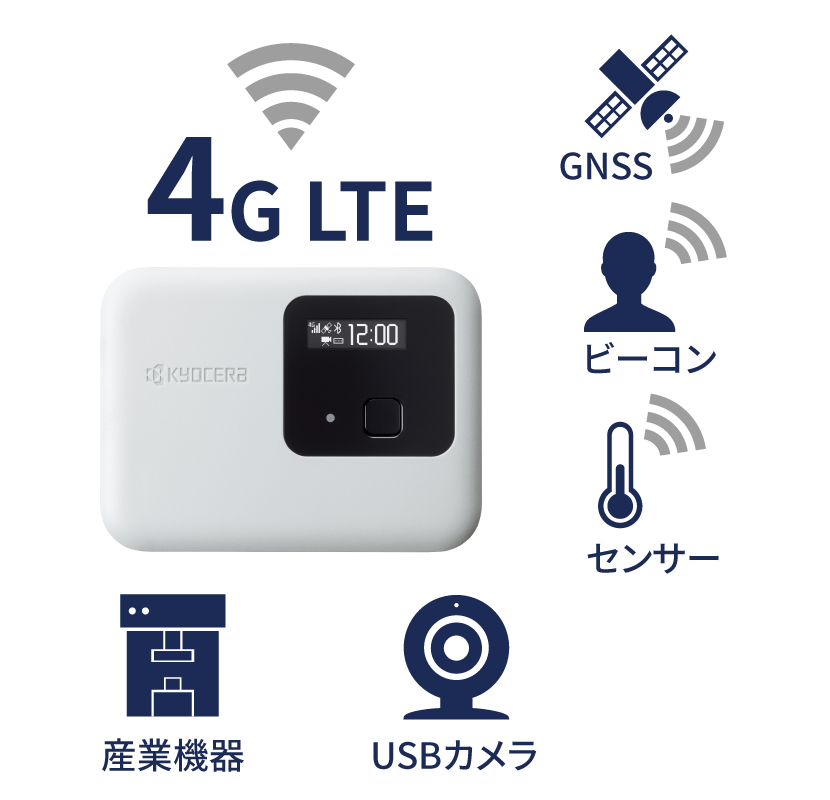

さまざまな機器をつなぐIoTゲートウェイ

さまざまな機器をつなぐIoTゲートウェイの説明図

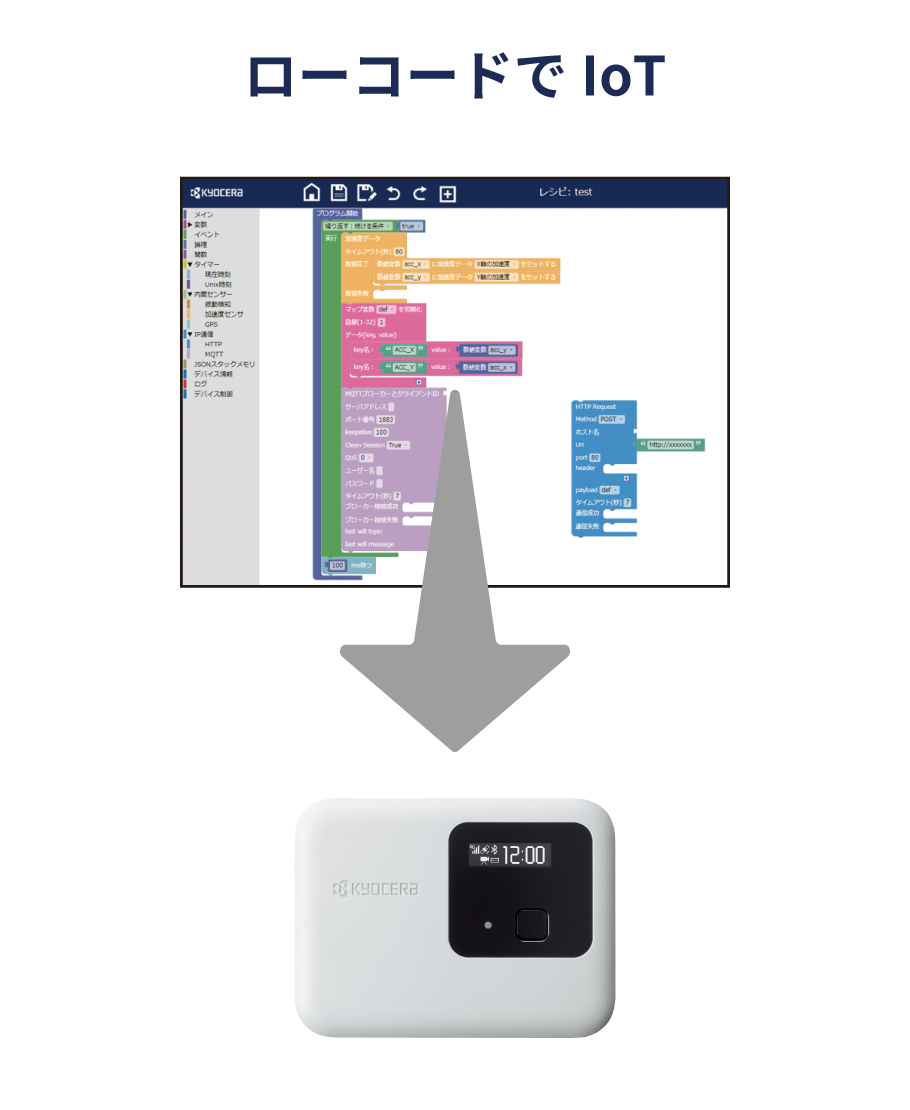

ノーコード、ローコードプログラミングで誰でもかんたんにIoT

ノーコード、ローコードプログラミングで誰でもかんたんにIoTの説明図

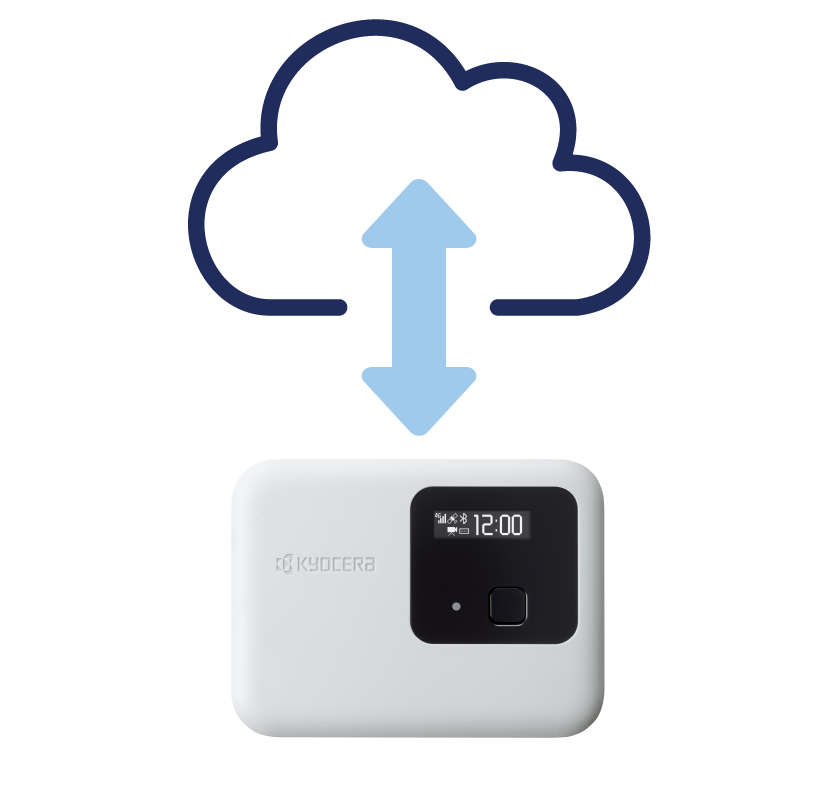

各種クラウドと容易に接続できる

各種クラウドと容易に接続できるの説明図

KC4-C-100Aの特長

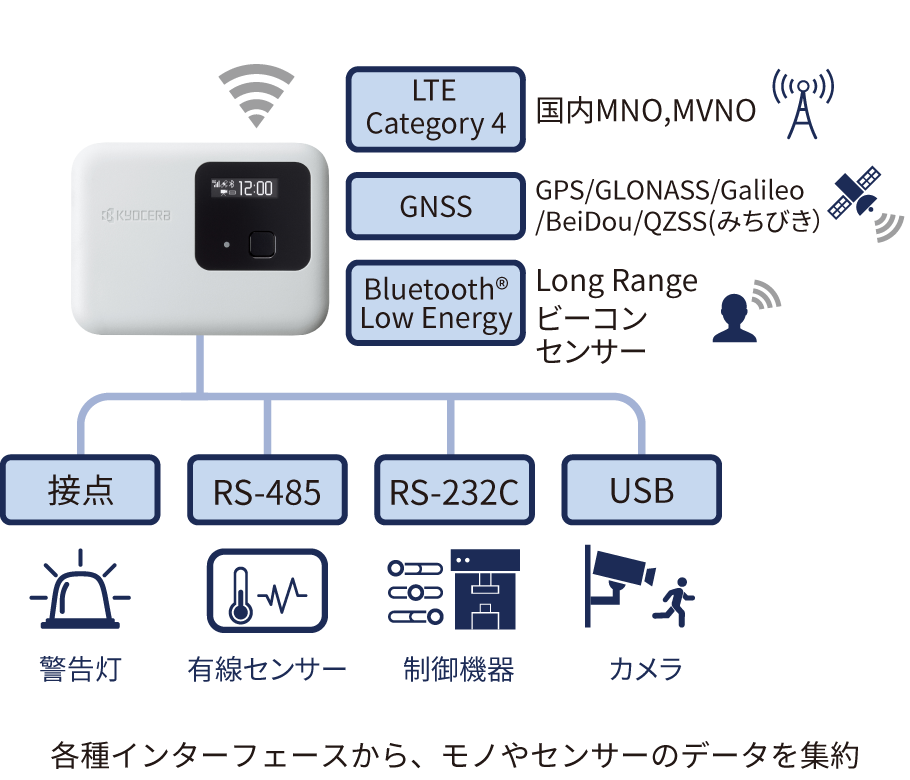

さまざまな機器をつなぐIoTゲートウェイ

  • ・高速で通信エリアの広いLTE Category 4を採用​。日本全国でご利用が可能です。
  • ・各種GNSS受信機能を搭載し、位置情報の把握が可能です。
  • ・ビーコンやセンサーとの無線接続によるさまざまなデータの取得が可能です。
  • ・USB Type-A、シリアル通信、接点入出力などの各種インターフェースを備え、有線接続を通してさまざまなモノやセンサーのデータを集約することが可能です。

さまざまな機器をつなぐIoTゲートウェイの説明図

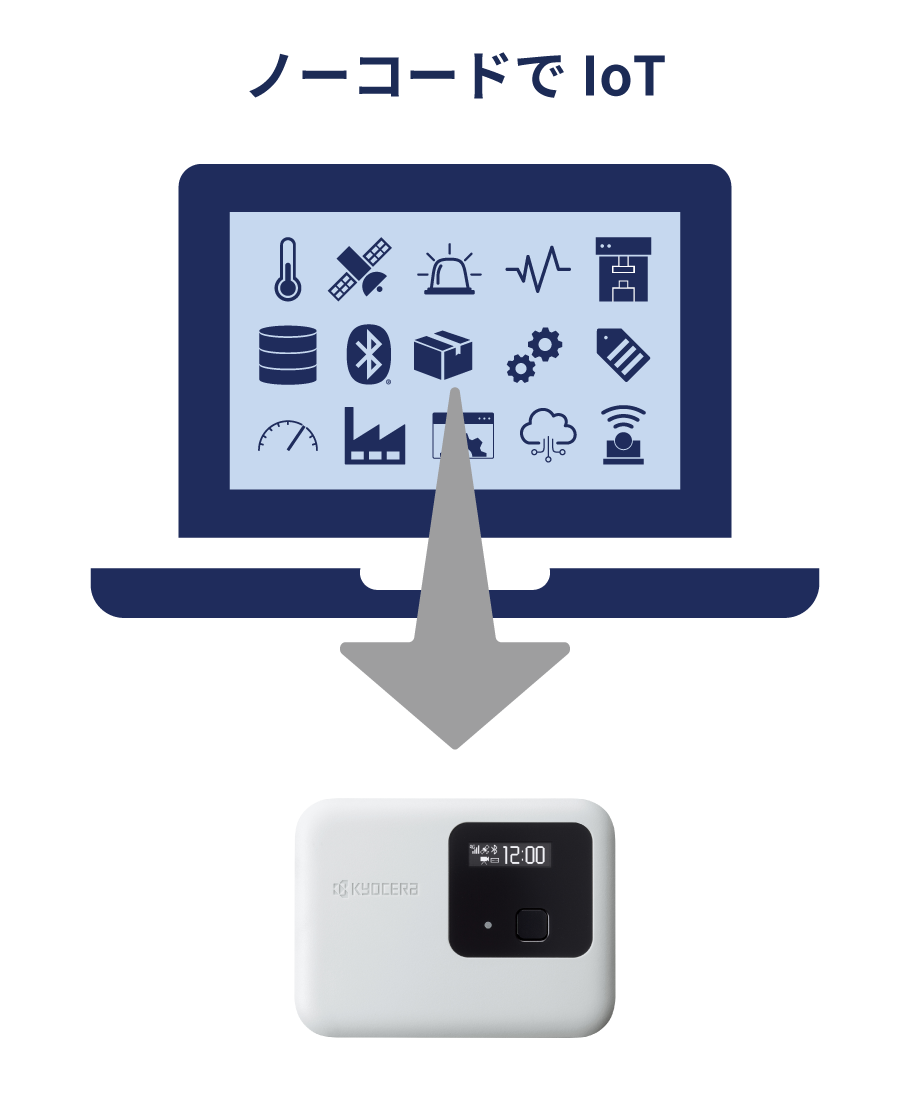

レシピ選択でかんたんに始められます

IoTの知識がなくてもかんたんに導入できるレシピ(動作仕様)を提供します。
機器の稼働監視、作業員の省人化など導入時の難しい設定を、レシピ選択することによりかんたんに行えます。


※レシピ:あらかじめ既定の動作をする様に記述したプログラムデータ

NEWレシピ一覧ページはこちらから

レシピ選択でかんたんに始められますの説明図

かんたんにデバイスの振る舞いを変更できます

より詳細な設定をしたい場合は、ブロックプログラミングを用いてデバイスの動作仕様をカスタマイズ可能です。

NEWブロックプログラミングをはじめよう

かんたんにデバイスの振る舞いを変更できますの説明図

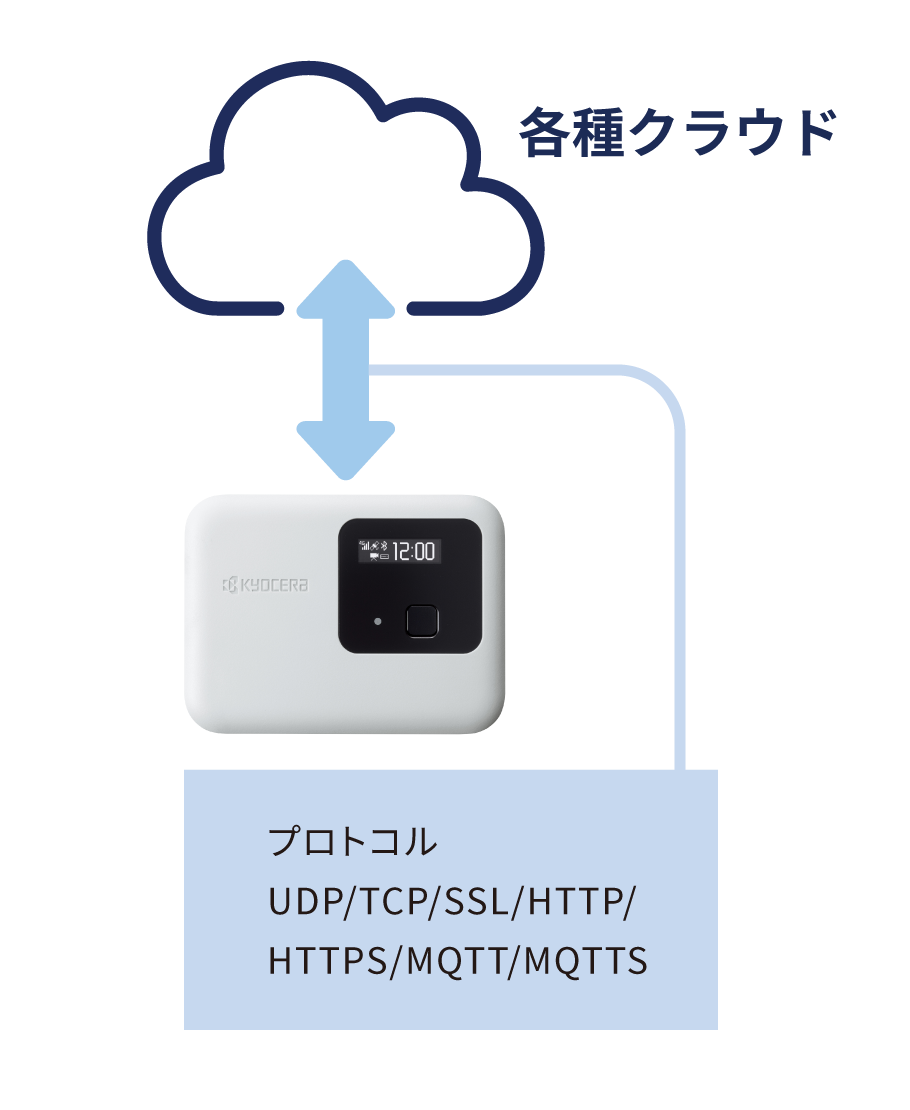

各種クラウドと容易に接続できます

多くのプロトコルを備えており、難しいプログラミングの知識がなくても、少ない手順で容易にデバイスとクラウドを接続できます。
これにより、本デバイスを各種Webサービス、アプリケーションと連携させることができます。

各種クラウドと容易に接続できますの説明図

KC4-C-100Aの利用シーン

KC4-C-100Aは、工場や物流などあらゆる場面で活用いただけます

工場で

機器の状態監視や制御、作業員の動態監視などができ、異常発生時の迅速な対応や省人化、危険予知に貢献できます。

工場でのIoT図
物流で

輸送車両や倉庫内荷物の位置や状態監視ができます。時間ロスの削減や荷物の品質管理に貢献できます。

物流でのIoT図
オフィスで

従業員の位置把握や出退勤管理を行い、業務効率を向上することができます。温湿度やCO2を計測するだけでなく、赤外線カメラを合わせて使うことで人流や体温を可視化し環境管理や混雑回避が可能です。

オフィスでの図
点検で

低い場所はAGVとカメラを接続して点検でき、高い場所はドローンとカメラを接続して点検ができます。また、AGVやドローンの振動や状態を検出し、安定運行できているか確認することができます。

点検での図
機能ごとの利用シーン
  • USB機能(カメラ接続)

    一般的なUSBカメラが接続できるUSB Type-Aを備え、モニタリング機能を実現できます。

    USB機能(カメラ接続)の説明図
  • 位置測位機能(GNSS,ビーコン)

    屋外ではGNSSによって位置情報を取得し、屋内ではビーコン情報を取得することで、屋内外の位置情報を把握できます。

    位置測位機能(GNSS,ビーコン)の説明図
  • Bluetooth® Low Energy

    Bluetooth® Low Energyに対応し、ビーコンやセンサーなど近くの様々な機器の情報を取得できます。

    4GHz省電力無線の説明図

ゲートウェイ機能
(シリアル接続、IO接続)

小さなCPUで駆動しているセンサー機器や、インターネット接続を想定していない産業機器などを対象とし、遠隔からのデータ監視と機器操作が可能になります。

ゲートウェイ機能(シリアル接続、IO接続)の説明図 ゲートウェイ機能(シリアル接続、IO接続)の説明図

KC4-C-100Aの製品デザイン

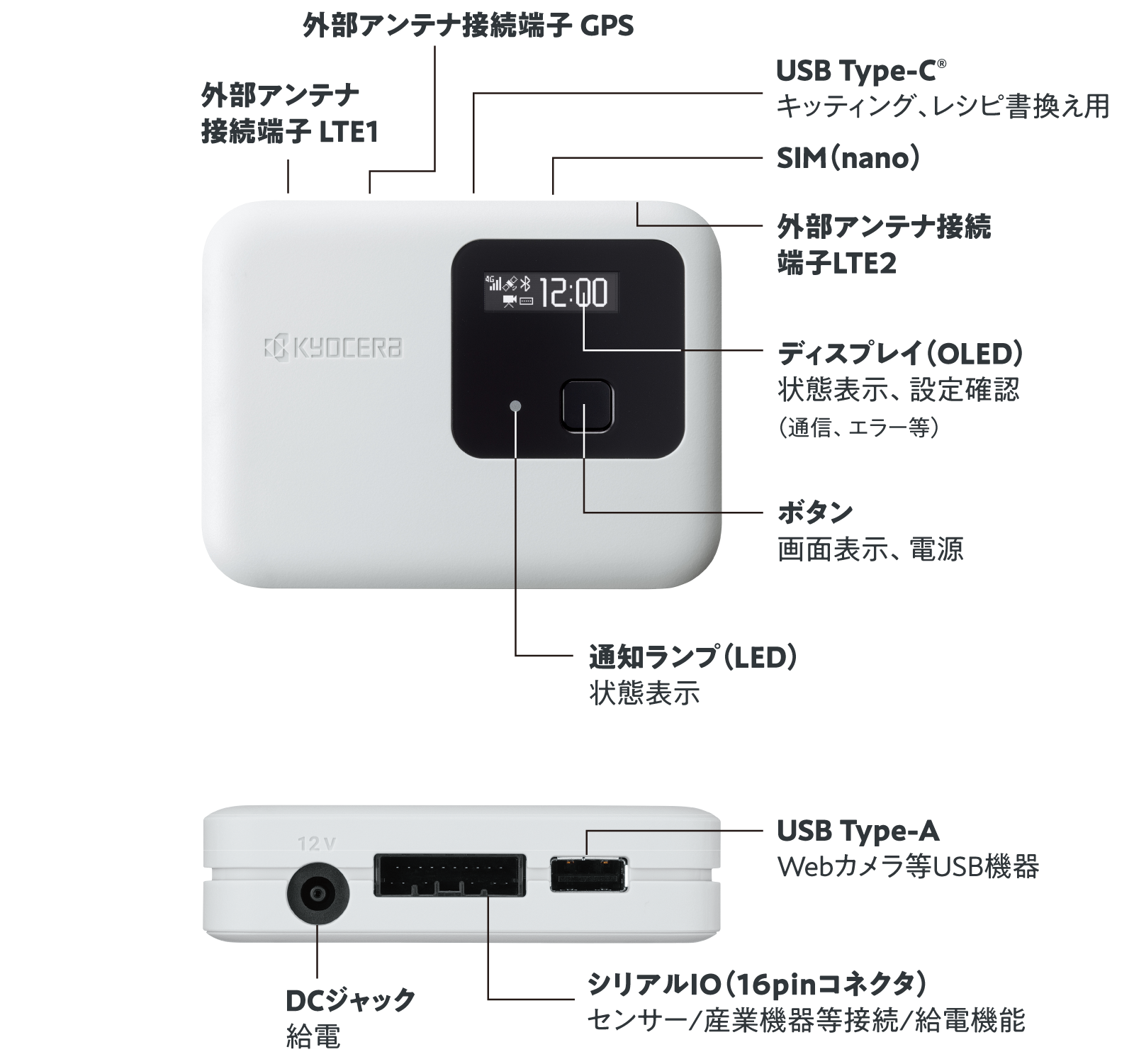

本体

外観の説明図

同梱品

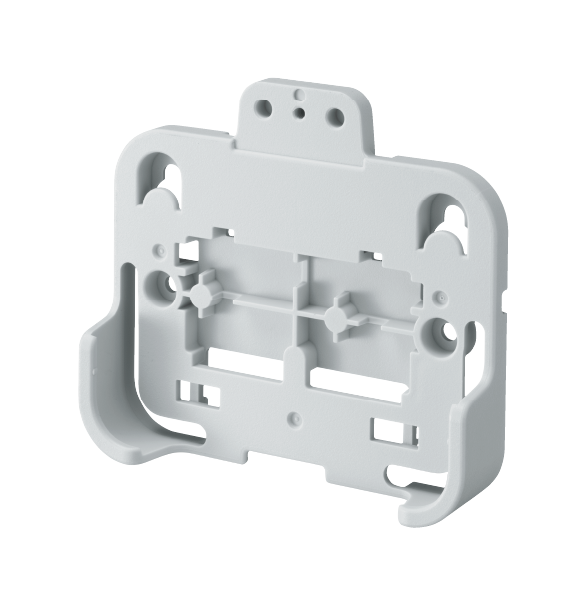

  • ・取付用ホルダー
  • ・ホルダーストッパー(固定ネジ付属)
  • ・16pinコネクタ付きケーブル
  • ・ACアダプタ

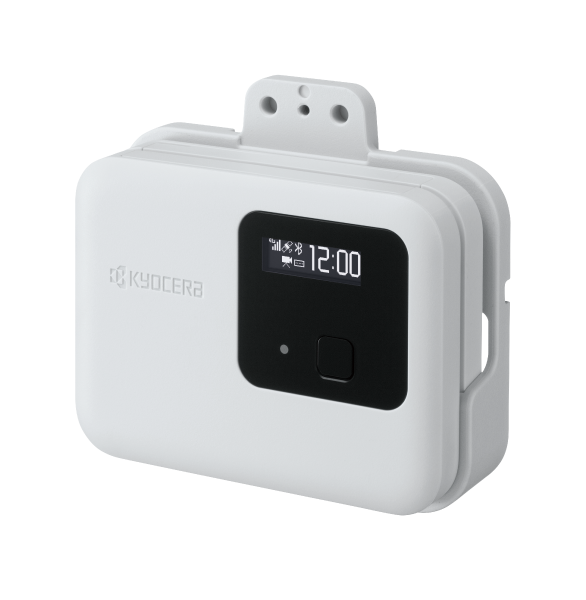

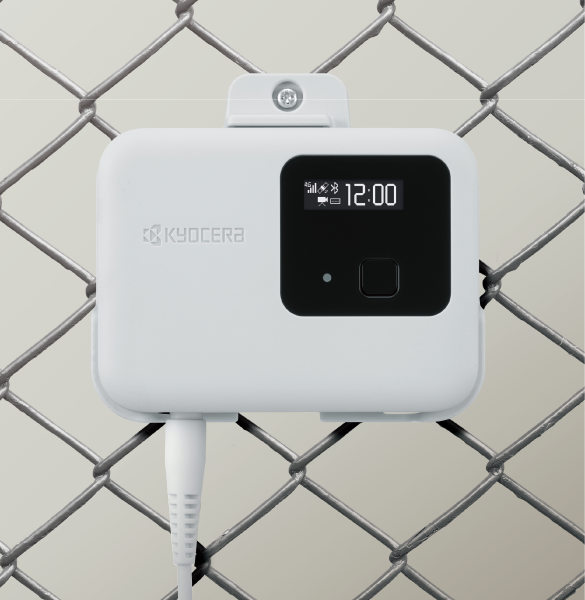

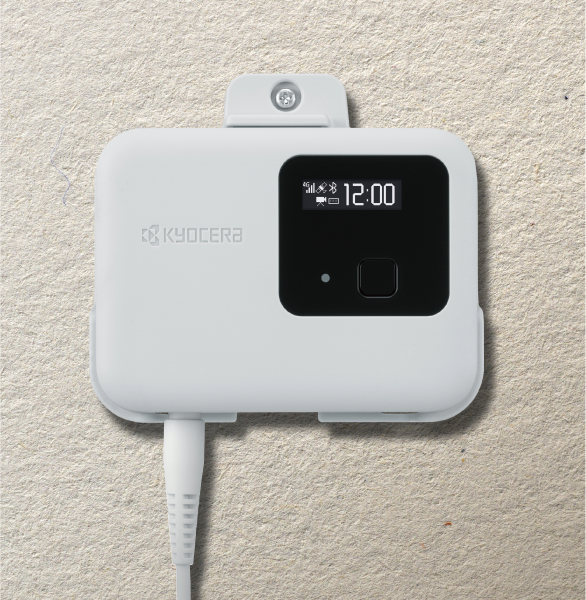

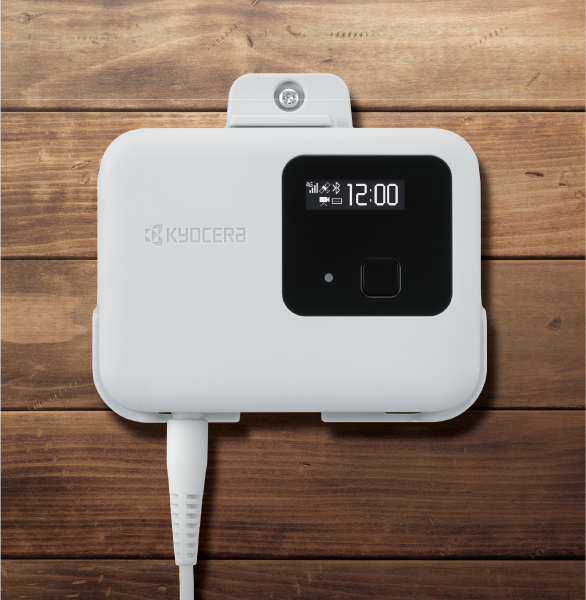

ホルダー使用時の設置例

治具表面
治具裏面

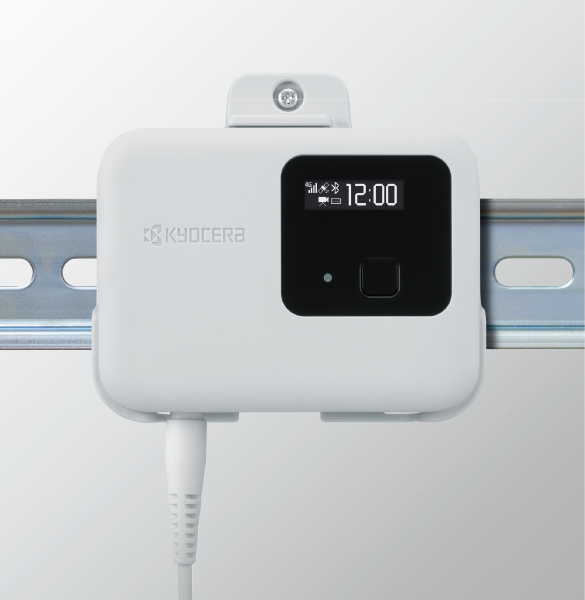

DINレール図

DINレール

両面テープ図

両面テープ

ネジ図

ネジ

結束バンド図

結束バンド

KC4-C-100Aの仕様

サイズ 約91×68×24mm
重量 約105g
通信方式 LTE Category 4(日本国内向け)
対応Band B1/B3/B8/B18/B19/B26
SIM nano SIM
プロトコル  UDP/TCP/SSL/HTTP/HTTPS/MQTT/MQTTS
位置測位 GPS/GLONASS/Galileo/BeiDou/QZSS(みちびき)
アンテナ 内蔵(外部アンテナ接続可)
内蔵センサー 加速度(±16G)、ジャイロ(±2000dps)
表示  LED(3色) / OLED(128x36dot)
操作 ボタン
電源 DCジャック: DC12V、16pinコネクタ:DC12-48V
防塵 IP4X
動作温度 -20℃~60℃(USB機能のみ 0℃~60℃)
※USB機能も-20℃~60℃のKC4-C-101Aを計画中
USB USB Type-A、デバイスクラス:UVC
シリアルIO 16pinコネクタ、I/F:RS-232C/RS-485/CAN/接点入出力
Bluetooth®
Low Energy
5.1(Long Range対応)
※LTEは、ETSIの商標です。
※USB Type-C®はUSB Implementers Forumの登録商標です。
※Bluetooth®ワードマークおよびロゴは、Bluetooth SIG,Inc.が所有する登録商標であり、京セラ株式会社は、これら商標を使用する許可を受けています。
※その他社名および商品名は、それぞれ各社の登録商標または商標です。
※通信事業者との4G LTE回線契約が必要です。
※IoTプラットフォーム提供事業者とのサービス契約が別途必要です。
※位置の特定精度は電波環境に依存するため、環境によっては位置を特定できない場合があります。
【防塵について】
※IP4Xとは直径1.0mm以上 の大きさの外来固形物に対して保護していることを意味します。全ての状況での動作を保証するものではありません。また無破損・無故障を保証するものではありません。

◎このホームページは2022年1月現在のものです。
◎製品仕様およびサービス内容は、予告なく変更することがあります。
◎実際の色と多少異なる場合があります。
◎ディスプレイの表示はすべてイメージです。
