|
|||
 |
京都オパール
京都オパールは、天然オパールと同一の石英粒子をもとにし、京セラ独自の宝石合成技術によって、長い歳月をかけながら大切に育てられます。
1980年から宝石として販売しているイナモリストーンの人工オパール（クレサンベールオパール）との大きな違いは、多彩なカラーを楽しんでいただくための人工的な染色（樹脂含浸）処理を加えていることです。この人工処理によりオパール特有の“割れ”や“欠け”などのいわゆる”脆さ（もろさ）”を克服し、多種多様のカットが可能になりました。
遊色効果を醸し出すオパール構造の創出は、世界に類はなく、この独特の気品漂う風合いは、成型された樹脂製品では真似ることはできません。
同素材は米国のアクセサリー市場を中心に、20年以上の販売実績があります。このたび、京都生まれのオパールを日本国内において、たくさんの方々に知っていただきたいとの思いから“京都オパール”という愛称を選びました。
京都オパールに新たなタイプが登場
～高分子コロイド結晶タイプ（ポリマータイプ）～
従来型のオパール素材では実現できなかった比較的大きな形状や薄いシートのような材料を実現するために京都オパールの主原料である（石英＝シリカ粒子）に強い電荷を与える樹脂を開発し、いわゆるコロイド結晶化に成功しました。天然オパールと同等である特有の発色のメカニズムを樹脂中に再現し、従来の京都オパール（無機及び樹脂含浸タイプ）と比較してコスト低減・生産容量拡大・加工性向上を実現しました。
特性比較表
| 京都オパール （無機タイプ） |
京都オパール （樹脂含浸タイプ） |
京都オパール （高分子コロイド結晶（ポリマー）タイプ） |
|
| 化学組成 | SiO2・nH2O | SiO2 (シリカ) + 樹脂（約20%) | SiO2 (シリカ) + 樹脂（約80%) |
| 鉛筆硬度 | 9H以上 | 9H以上 | 3H以上 |
| 比重 | 1.90 - 2.20 | 1.80 - 1.90 | 1.35 - 1.40 |
| 耐熱温度 | 900 ℃ | 130 ℃ | 130 ℃ |
| 最大サイズ | 約 30 x 30mm(*) | 約 50 x 50mm(*) | 約 297 x 210mm |
| 最大厚み | 約 8mm | 約 15mm | 約 30mm |
* 不定形原石からの切り出しとなります。
京都オパールの特長（無機タイプ・樹脂含浸タイプ）
| 天然オパールと同様の外観的特徴・内部構造を再現 | 割れや欠けに強い（樹脂含浸タイプ） |
| 不純物や欠陥が少ない内部構造 | 多彩なカラーバリエーション（樹脂含浸タイプ） |
色見本（樹脂含浸タイプ・標準12色）
* ディスプレィにより色調は変化しますのでご参考まで
-
ごふん
胡粉
-
かりやす
刈安
-
さくらいろ
桜色
-
じんざもみ
甚三紅
-
からくれない
唐紅花
-
にじいろ
虹色
-
かきつばたいろ
杜若色
-
あさぎいろ
浅葱色
-
つゆくさいろ
露草色
-
ちとせみどり
千歳緑
-
るりいろ
瑠璃色
-
ももしおちゃ
百塩茶
さまざまな素材加工品例（樹脂含浸タイプ）
京都オパールの特長（高分子コロイド結晶（ポリマー）タイプ）
| 高分子樹脂中にオパール特有の”遊色効果”を実現 | マシニング加工品可 |
| 約120μm厚のシートは透光性の高い素材に | 多彩なカラーバリエーションも作成可能 |
さまざまな素材加工品例（高分子樹脂コロイド結晶（ポリマー）タイプ）
オパールとは

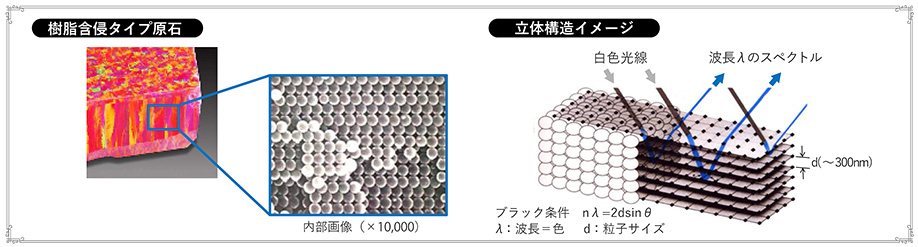

オパールは非晶質といって、宝石と呼ばれる鉱物の中でも結晶構造を持っていないものです。もとになっているのは、わずかな水分を含む二酸化ケイ素の微細な粒子。この球状の微粒子がびっしりと詰まって並びゼリー状に固まったものがオパールです。独特の虹色の輝きは、この粒子の並びと光との相関で生まれるわけです。天然のオパールは、二酸化ケイ素を多く含む地下水が冷却する過程で生成され、その多くは岩石の破片が集積し、沈澱して固まった推積岩の中から発見されます。京セラは独自の宝石合成技術により、溶液中に二酸化ケイ素を溶かし、その微少で均一な粒子が沈澱し、ぎっしりと並んだ状態をつくりだすことに成功しました。この沈澱層から水を抜き取ってゆっくり乾燥させ、長い時間をかけて固めて板状のオパール層をつくるのです。
|
|
