UV LED光源
機種紹介
～デモ機貸出サービス～
とりあえず硬化テストを
実施してみませんか？
京セラは、UV LED光源取扱い機種の、デモ機貸出サービスを実施しています。
とはいえ、どの機種を評価すればいいのか分からない、というお客様のために、
本ページでは京セラが製造しているUV LED光源ごとの特長をご紹介します。
UV光源を初めて採用されるお客様や、UVランプからの置き換えをご検討中のお客様、
他社様のUV LED光源との比較評価をご希望のお客様は、お気軽に弊社までお問い合わせください。
空冷方式UV LED光源
「G5」シリーズ
京セラは、お客様からのご要望が多い空冷方式UV LED光源を主に製造しています。本ページでは、空冷方式UV LED光源「G5」シリーズ５機種の特長を解説します。水冷方式UV LED光源をご要望のお客様は、お問い合わせフォームまで別途ご連絡ください。

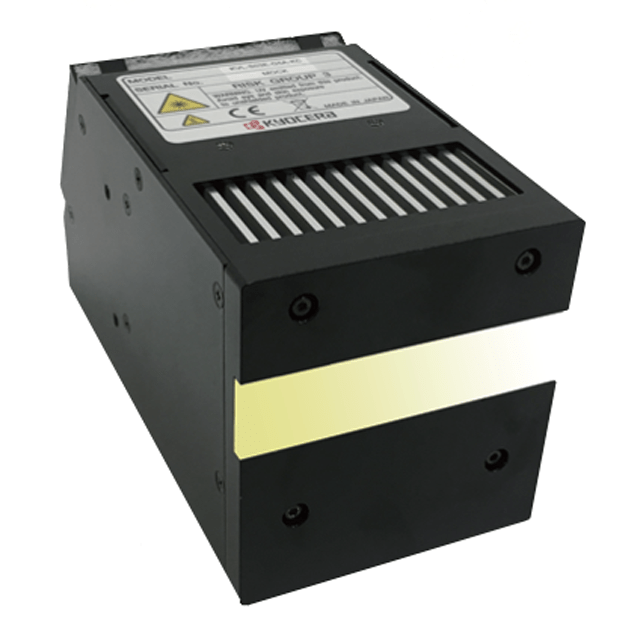

「G5A」
高照度と小型・軽量化を両立させたバランスモデル
主な仕様
- ピーク照度：24W/㎠ ※波長385nm、395nmの場合
- 外形サイズ：80.3×88.0×150.5mm
- 重量：1.0kg
こんなお客様におススメ
- 従来の空冷機種では硬化性能が不十分
- 厚みのある樹脂を硬化させたい
- とにかくUV LED光源を評価してみたい etc.
用途例
- 印刷機（インク硬化）
- FPD製造装置（接着）
- 半導体製造装置（露光） etc.
お問い合わせ
| 冷却 方式 |
外形サイズ W×D×H mm |
重量 kg |
照射窓 サイズ mm |
波長 mm |
積算光量 (50m/分) mJ/㎠ |
ピーク照度 W/㎠ |
|
|---|---|---|---|---|---|---|---|
| 照射距離 0mm |
照射距離 10mm |
||||||
| 空冷 | 80.3×88.0×150.5 | 1.0 | 80×20 | 365 | 200 | 16 | 6 |
| 385 395 |
270 | 24 | 8 | ||||

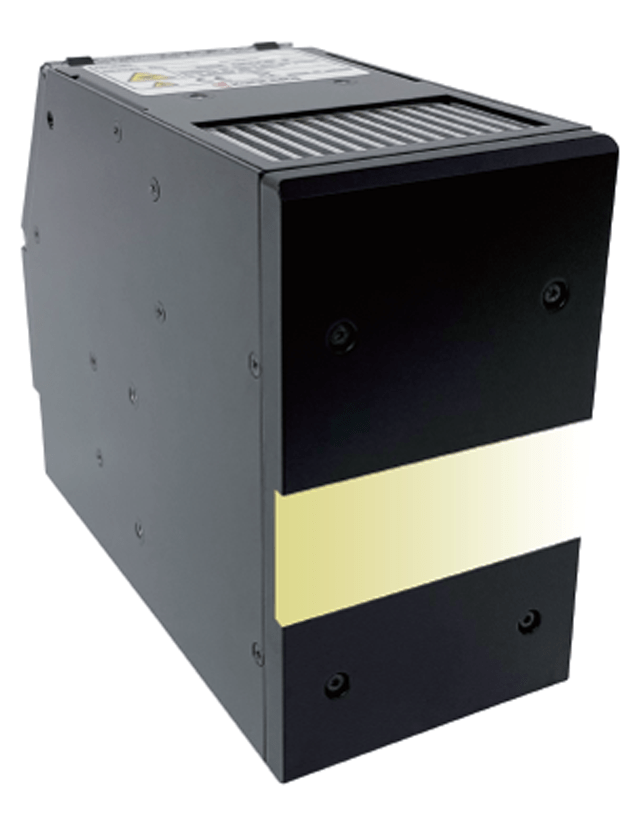

「G5H」
硬化性能に特化した高積算光量モデル
主な仕様（G5A比）
- ピーク照度：24W/㎠ （同等）※2
- 積算光量：400mJ/㎠（約1.5倍）※3
- 外形サイズ：80.3×140.0×170.5mm（体積約1.8倍）
- 重量：1.5kg（約1.5倍）
こんなお客様におススメ
- 空冷方式最高クラス(※1)の硬化性能が欲しい
用途例
- 高速印刷機（インク硬化） etc.
お問い合わせ
| 冷却 方式 |
外形サイズ W×D×H mm |
重量 kg |
照射窓 サイズ mm |
波長 mm |
積算光量 (50m/分) mJ/㎠ |
ピーク照度 W/㎠ |
|
|---|---|---|---|---|---|---|---|
| 照射距離 0mm |
照射距離 10mm |
||||||
| 空冷 | 80.3×140.0×170.5 | 1.5 | 80×31 | 365 | 300 | 16 | 9 |
| 385 395 |
400 | 24 | 12 | ||||
- 公表されている他社製品の光量数値との比較に基づく。2022年10月京セラ調べ
- 波長385nm、395nmの場合
- 波長385nm/395nm、搬送速度50m/分の場合

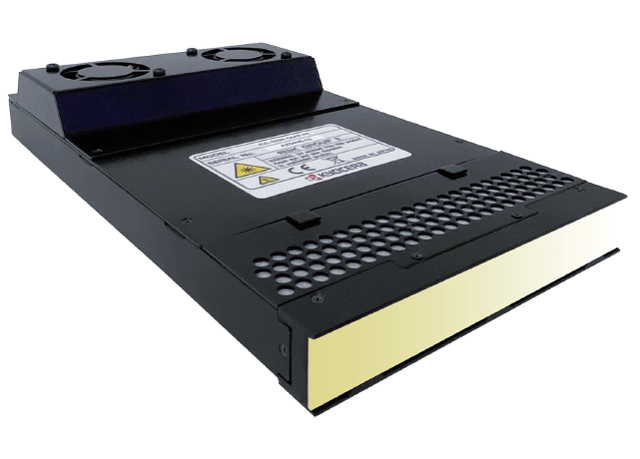

「G5AP」
省スペース特化モデル
主な仕様（G5A比）
- 外形サイズ：120.3×19.0(※1)×219.0mm（体積約半分）
- 重量：0.5kg（約半分）
- ピーク照度：6W/㎠（約1/4）※2
- 積算光量：35mJ/㎠（約1/8）※3
こんなお客様におススメ
- 搭載スペースが限られている
用途例
- 印刷機（ピニング） etc.
お問い合わせ
| 冷却 方式 |
外形サイズ W×D×H mm |
重量 kg |
照射窓 サイズ mm |
波長 mm |
積算光量 (50m/分) mJ/㎠ |
ピーク照度 W/㎠ |
|
|---|---|---|---|---|---|---|---|
| 照射距離 0mm |
照射距離 10mm |
||||||
| 空冷 | 120.3×19.0×219.0 (ファン部Dは35.0) |
0.5 | 120×13 | 365 | 25 | 4 | 1 |
| 385 395 |
35 | 6 | 1.5 | ||||
- ファン部は35.0mm
- 波長385nm、395nmの場合
- 波長385nm/395nm、搬送速度50m/分の場合

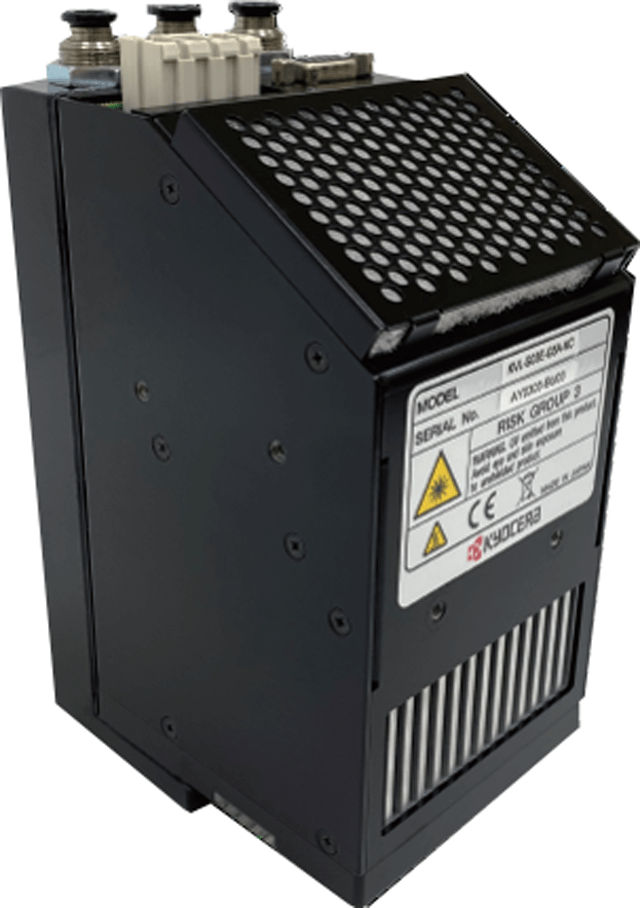

「G5AN」
G5Aと窒素パージ機能を一体化させたバランス型窒素パージモデル
主な仕様（G5A比）
- 窒素パージ機能：あり
- 外形サイズ：80.3×109.7×161.2mm（体積約1.4倍）
- 重量：1.3kg（約1.3倍）
こんなお客様におススメ
- 窒素パージ機能を評価してみたい
- 硬化しづらいインクを硬化させたい
用途例
- 印刷機（非LED対応インク・ローマイグレーションインク硬化）
- UV硬化型液状ガスケット etc.
お問い合わせ
| 冷却 方式 |
外形サイズ W×D×H mm |
重量 kg |
照射窓 サイズ mm |
波長 mm |
積算光量 (50m/分) mJ/㎠ |
ピーク照度 W/㎠ |
|
|---|---|---|---|---|---|---|---|
| 照射距離 0mm |
照射距離 10mm |
||||||
| 空冷 | 80.3×109.7×161.2 | 1.3 | 80×20 | 365 | 200 | 16 | 6 |
| 385 395 |
270 | 24 | 8 | ||||

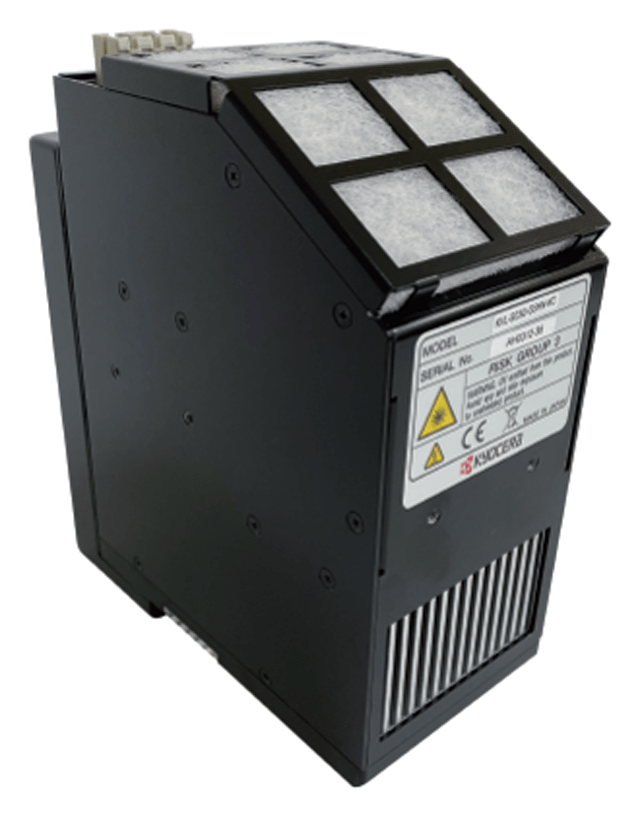

「G5HN」
G5Hと窒素パージ機能を一体化させた高積算光量窒素パージモデル
主な仕様（G5H比）
- 窒素パージ機能：あり
- 外形サイズ：80.3×161.7×181.7mm（体積約1.3倍）
- 重量：1.8kg（約1.2倍）
こんなお客様におススメ
- 空気にさらされている樹脂をできるだけ早く硬化させたい
- 硬化安定性のマージンを確保したい
用途例
- 高速印刷機（非LED対応インク・ローマイグレーションインク硬化）
- 光ファイバーコーティング硬化
お問い合わせ
| 冷却 方式 |
外形サイズ W×D×H mm |
重量 kg |
照射窓 サイズ mm |
波長 mm |
積算光量 (50m/分) mJ/㎠ |
ピーク照度 W/㎠ |
|
|---|---|---|---|---|---|---|---|
| 照射距離 0mm |
照射距離 10mm |
||||||
| 空冷 | 80.3×161.7×181.7 | 1.8 | 80×31 | 365 | 300 | 16 | 9 |
| 385 395 |
400 | 24 | 12 | ||||
