サーマルプリントヘッドとは
What's 「サーマルプリントヘッド
（Thermal Printhead）」

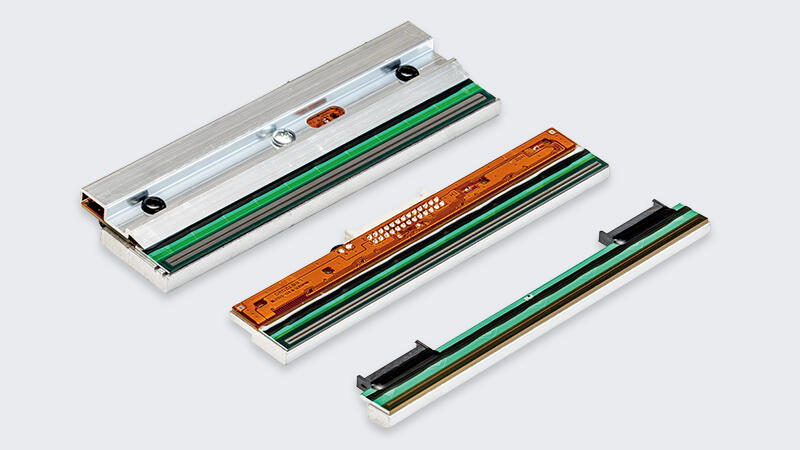

製品概要

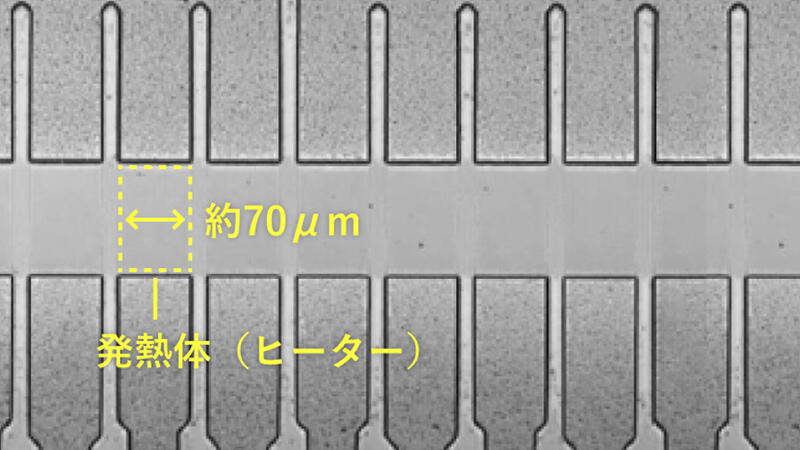

300dpi品の発熱体（ヒーター）外観
- ヒーターサイズは、数10μmレベルで形成。
- ヒーター温度は、瞬間的に数100℃まで上昇する。
- ヒーターのON/OFFは、µsecオーダーで制御できる。
- 一列に並んだ複数のヒーターは、選択的に発熱できる。

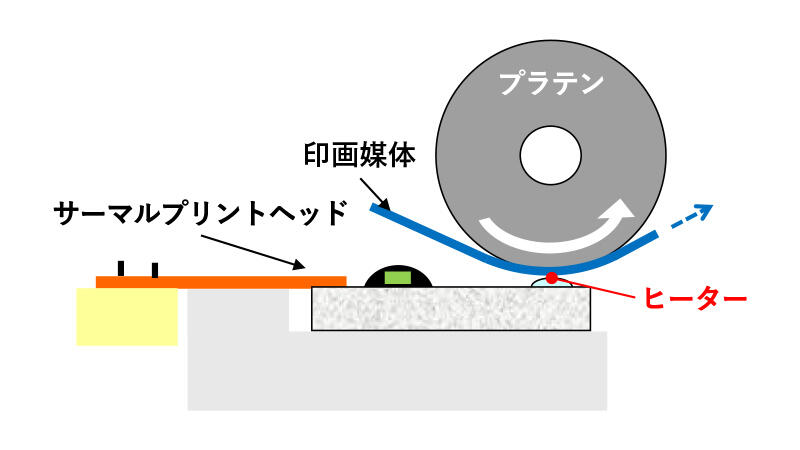

サーマル方式の種類
サーマル方式は、直接感熱方式、溶融熱転写方式、昇華熱転写方式に分類されます。
| 直接感熱方式 （DT） |
感熱紙など加熱で変色する特殊な用紙に印画する方式。 主な用途 POSレシート，鉄道チケット，物流ラベル |
|---|---|
| 溶融熱転写方式 （TT） |
インクリボン（片面にインクが塗工されたフィルム）と受像紙を密着させながら搬送し、加熱によりインクを受像紙に転写する方式。 インクとバインダで構成されるインク層を全転写する。 主な用途 日付印刷，標示ラベル，物流ラベル |
| 昇華熱転写方式（D2T2） | 溶融熱転写方式と基本機構は同じ。 インク層中のインクのみが転写され、熱量に応じて転写量をコントロールすることができる方式。 主な用途 シールプリント，IDカード，フォトプリンタ |
※DT：Direct Thermal／TT：Thermal Transfer／
D2T2：Dye Diffusion Thermal Transfer の略。
D2T2：Dye Diffusion Thermal Transfer の略。
さらに詳しいサーマルプリントヘッドの情報はこちら
詳細内容はダウンロードしてご確認ください。
資料をまとめてダウンロードする場合はこちら
用語解説

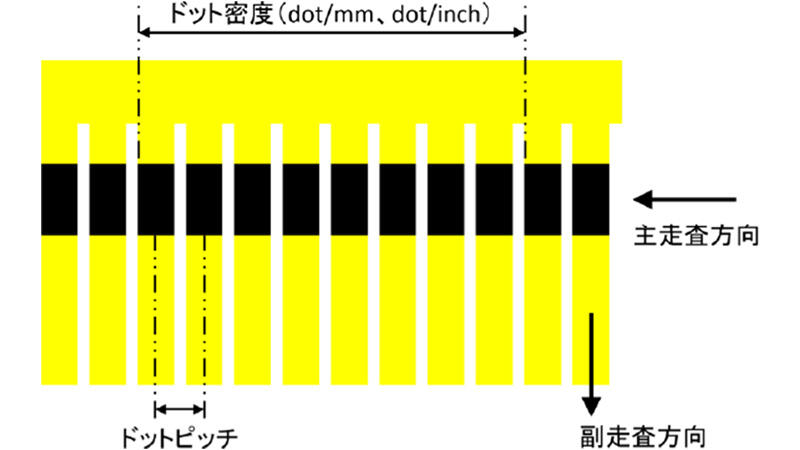

- ドット密度
ヒーターの密度を表します。
1mmの中に何ドットあるかを示す[dot/mm]
1inchの中に何ドットあるかを示す
[dot/inch = dpi]で表します。 - ドットピッチ
ドット間の距離を表します。ドット密度の逆数になります。
例えば、ドット密度8dot/mmの場合、1/8=0.125mmになります。 - ヒーターサイズ
主走査方向×副走査方向として表します。
抵抗値/印加エネルギー/駆動方式などさらに詳しく知りたい場合はこちら
京セラのサーマルプリントヘッド資料をダウンロード
サーマルプリントヘッドの詳しい仕組みや構造をまとめた資料をご用意しています。ぜひお役立てください。
