京セラのサーマルプリントヘッドの特徴的な技術についてご紹介します。

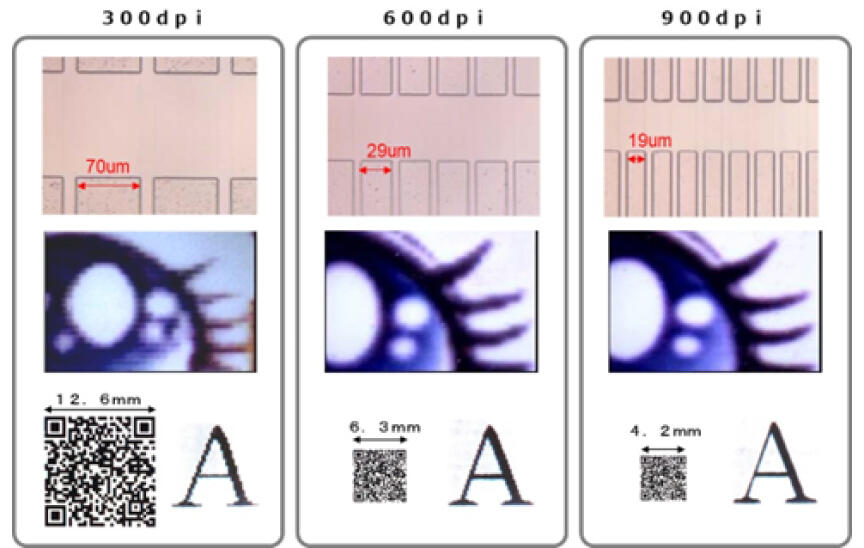

ヒーターサイズを数10μmで形成可能
- 京セラの保有技術により、数10μmの微細なヒーターを形成することが可能です。
- 1inch（=25.4mm）の中に、数100個（=dot）レベルの多数のヒーターを設けることができます。
- サーマルプリントヘッドの場合は、1inchの中に、多くのヒーターを設けること（高解像度化）により微小な文字や2Dコード、写真を鮮鋭に印刷することが可能です。
瞬間的に数100℃まで上昇可能
- マイクロ秒オーダーの瞬間的な時間で数100℃までヒーターが加熱上昇します。
- サーマルプリントヘッドの場合は、印画媒体を搬送しながら加熱する必要があるため、短時間で瞬間的に高温に温度を上げることが欠かせません。
ヒーターのON/OFFは、μsecオーダーで制御可能
- ヒーターのON/OFFをマイクロ秒オーダーでの制御により、加熱→冷却→加熱→冷却…を繰り返すことが可能です。
- ヒーター設計と加熱制御により任意温度に制御することが可能です。
- サーマルプリントヘッドの場合は、印画媒体を搬送しながら、デジタルデータをもとに１行ずつ画像や文字を形成（印画）します。
デジタルデータに対する印画ドットの再現性が求められるため、短時間でのヒーターのON/OFF制御が欠かせません。
複数のヒーターを選択的に発熱可能
- 複数設けられたヒーターは、それぞれが独立しているため、加熱制御によりヒーター個別に発熱する・発熱しないを選択することが可能です。
- サーマルプリントヘッドの場合は、専用のドライバICを使うことで外部の信号に応じてヒーターの熱制御を実現しています。
画像や文字を形成（印画）するためには任意のヒーターを選択的に発熱させることが必要です。
