ENERGY CONVERSION DEVICES CERAMIC HEATER セラミックヒーター

お問い合わせ

セラミックヒーターで
ライフ&モビリティの
未来をあたたかく。

京セラのセラミックヒーターは、30年以上にわたる研究開発の成果により、

小型化・急速昇温性能を向上させつつも、非常に高い耐久性能を誇る工業用ヒーターです。
また事業の中核であるセラミックパッケージの積層加工技術をベースに、
お客様のサービス・製品に合わせた
それぞれの形状最適化を実現しておりご要望に合わせた
カスタマイズが可能です。

※音声はありません。

BASIC STRUCTURE 基本構造

京セラのセラミックヒーターは、ベースとなるセラミック素材に発熱体を内蔵し、同時焼結により
一体化された構造となっています。この構造は、
外気を完全に遮断することと、より緻密な
回路パターンの形成を可能にしています。
また、回路パターンは任意の形状/出力バランスに調整することができ、複数埋設することで、出力の切替機能や
温度センサー機能も搭載可能です。

アルミナヒーター
窒化ケイ素ヒーター

ADVANTAGES 特長

  • 急速昇温
  • 小型・高ワット密度
  • 長寿命
  • 高絶縁性
  • 水・灯油の直接加熱
  • 真空環境で使用可
  • 耐酸化・耐薬品
  • 出力切替機能
  • 温度センサ搭載

INNOVATION 京セラの技術革新

 INNOVATION

最新技術の発展に貢献するべく、
セラミックヒーターでできることを追求していきます。

LINE-UP ラインナップ

京セラでは、主に2種類のセラミック材料をベースにヒーターを製造しています。
お客様の課題に応じて、適した材料のヒーターをベースにカスタマイズいたします。

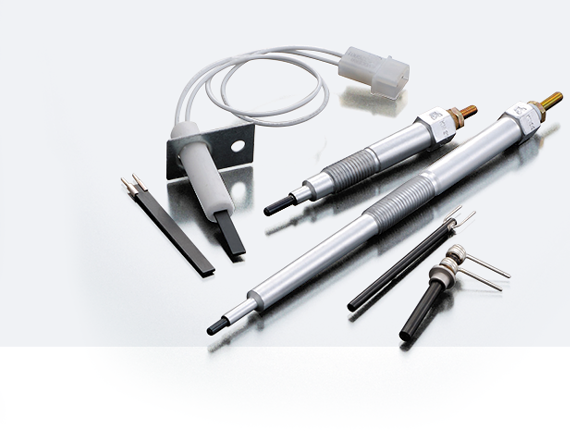

窒化ケイ素ヒーター(SNヒーター)

SILICON NITRIDE HEATER
窒化ケイ素ヒーター(SNヒーター)

京セラの窒化ケイ素ヒーター(SNヒーター)はディーゼルエンジンの始動補助用予熱プラグとして高温で耐久性に優れたグロープラグを開発 · 量産してまいりました。
その技術をベースとして石油機器やガス点火用など、自動車以外の用途でも数多く使用されている工業用ヒーターです。

スペック・仕様 SPECIFICATIONS

特性仕様

SN220原料ベース
  • ・最高使用温度 1,300℃ MAX
  • ・常用使用温度 1,200℃ MAX
  • ・熱伝導率 (20℃) 20 W/(m•k)
  • ・比熱 (20℃) 0.66×103 J/(kg•K)
  • ・線膨張係数 (40~800℃) 3.2×10-6/℃
SN362原料ベース
  • ・最高使用温度 1,400℃ MAX
  • ・常用使用温度 1,300℃ MAX
  • ・熱伝導率 (20℃) 25 W/(m•k)
  • ・比熱 (20℃) 0.65×103 J/(kg•K)
  • ・線膨張係数 (40~800℃) 3.7×10-6/℃

形状仕様

平板状 (mm)
  • ・長さ(ℓ)×幅(w) 30~100 × 4~50
  • ・厚み(t) 1~20
  • ・精度 長さ(ℓ) ±5% 幅(w) ±10%
    厚み(t) ±10%
  • ・反り 0.1/100
ロッド状 (mm)
  • ・長さ(ℓ) 30~100
  • ・外径(d) Φ3~Φ20
  • ・精度 長さ(ℓ) ±3%
    外径(d) ±5%
  • ・反り 0.02/100

その他穴開け加工や異形状、
金属接合等のご要望もご相談下さい。

使用用途例 APPLICATIONS

様々な最新テクノロジーにあわせた用途例をご紹介します。

  • IoT / 5G

    IoT / 5G
    ・3Dガラス金型加熱
    ・レンズ成形金型加熱
    etc
  • 半導体関連

    半導体関連
    ・フリップチップボンダー
    etc
  • 科学/医療

    科学/医療
    ・分光光度計(FT-IR)
    etc
  • 環境・エネルギー

    環境・エネルギー
    ・燃料電池
    ・ガス機器
    ・石油機器
    ・半田ごて
    etc
  • モビリティ

    モビリティ
    ・EV暖房
    ・グロープラグ
    ・キャビンヒーター
    ・ガスセンサー
    ・DPF/触媒
    etc
  • 半導体関連

    用途例:半導体関連 フリップチップボンダー

    フリップチップボンダー

    ICチップを吸着し加熱圧着する、生産設備用ヒーターユニットです。実装ボンディング工程で使用されます。
    京セラ製SNヒーターの急速昇温特性を活かし、プロセスタクトの向上や、高精度実装に貢献しています。

  • 環境・エネルギー

    用途例:環境・エネルギー ガス機器

    ガス機器

    ガス暖房機やガス給湯器といった、ガス機器全般において、SNヒーターがイグナイター(点火装置)として使用されています。
    京セラ製SNヒーターの急速昇温により素早い点火を実現し、高信頼性による長寿命/省メンテナンスが特長です。
    また、スパークプラグと比較し、ノイズレスであることも大きな特長です。

  • モビリティ

    用途例:モビリティ グロープラグ

    グロープラグ

    ディーゼルエンジンの始動補助(着火)用として使用されています。
    京セラ製SNヒーターの昇温スピードの速さや、過酷環境下での高信頼性により始動直後の排ガス浄化に貢献している、車載ヒーターです。

その他、上記以外の用途でも、
お気軽にご相談下さい。

SAMPLE PRODUCTS サンプル製品紹介

製品にご興味を持っていただけたお客様には、弊社営業担当よりヒアリングさせていただいたうえで条件に適したスタンダードスペックのサンプル製品をご評価用途に限り販売いたします。お客様のご使用環境(電圧/出力)に応じて各種ご提案させて頂きます。碍子やブラケット付きのバリエーションもございますのでお気軽にご依頼ください。

スタンダード製品

  • スタンダード製品
    [ 参考仕様 ]
    電圧:102~132V
    温度:1170℃~1480℃
