BASIC STRUCTURE 基本構造

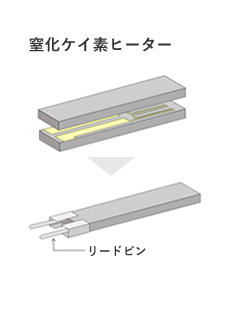

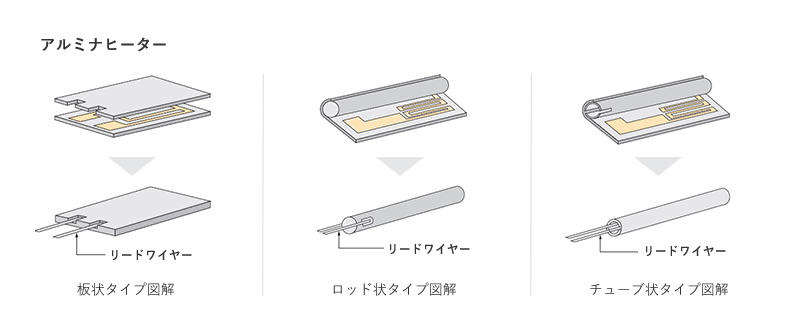

京セラのセラミックヒーターは、ベースとなるセラミック素材に発熱体を内蔵し、同時焼結により
一体化された構造となっています。この構造は、
外気を完全に遮断することと、より緻密な
回路パターンの形成を可能にしています。
また、回路パターンは任意の形状/出力バランスに調整することができ、複数埋設することで、出力の切替機能や
温度センサー機能も搭載可能です。


ADVANTAGES 特長
- 急速昇温
- 小型・高ワット密度
- 長寿命
- 高絶縁性
- 水・灯油の直接加熱
- 真空環境で使用可
- 耐酸化・耐薬品
- 出力切替機能
- 温度センサ搭載

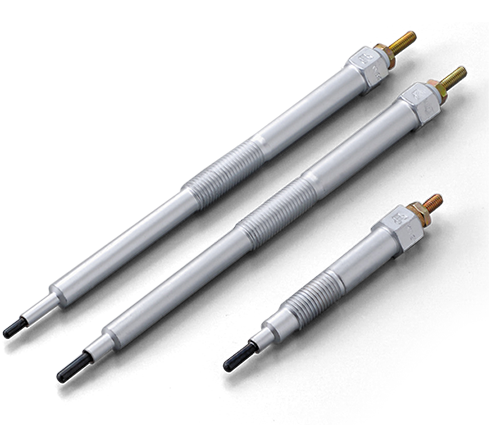

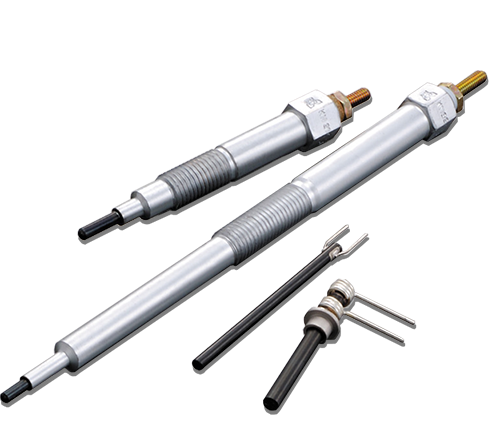

LINE-UP ラインナップ
京セラでは、主に2種類のセラミック材料をベースにヒーターを製造しています。
お客様の課題に応じて、適した材料のヒーターをベースにカスタマイズいたします。

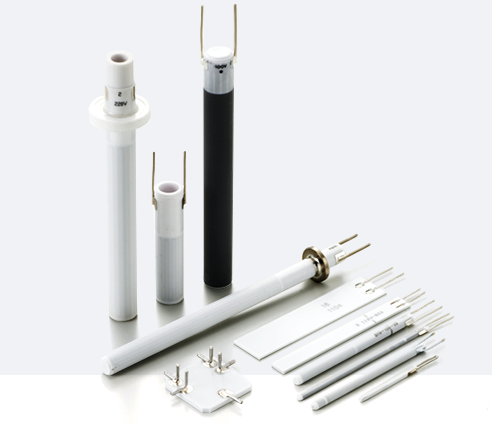

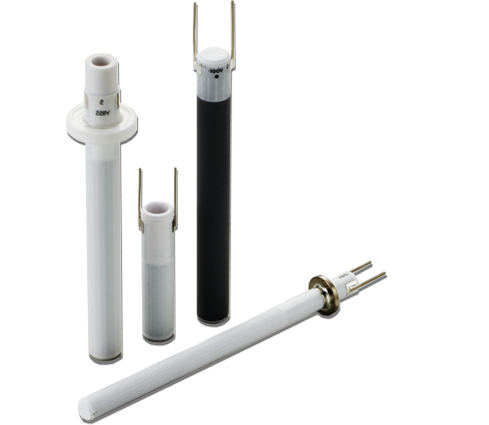

ALUMINA HEATER
アルミナヒーター
アルミナヒーターは高信頼性集積回路用セラミックパッケージのセラミック積層技術をベースに
開発された信頼性の極めて高い工業用ヒーターです。
自動車用をはじめ、石油 · ガス機器用水加熱用など
幅広い分野で新方式のヒーターとして使用されています。
スペック・仕様 SPECIFICATIONS
特性仕様
- ・最高使用温度 1,000℃ MAX
- ・比熱 (20℃) 0.78×103 J/(kg•K)
- ・常用使用温度 800℃ MAX
- ・線膨張係数 (40~800℃) 7.8×10-6/℃
- ・熱伝導率 (20℃) 18 W/(m•k)
形状仕様
平板状 (mm)
- ・長さ(ℓ)×幅(w) 160×160 or Φ160
- ・厚み(t) 0.3~5.4
-
・精度
外辺(ℓorw) 20以上±1% 20以下±0.2
厚み(t) 1以上±10% 1以下±0.1 - ・反り 0.4/100
ロッド状/チューブ状 (mm)
- ・長さ(ℓ) 120max/200max
- ・外径(d) Φ2~Φ50/Φ3~Φ20
-
・精度
長さ(ℓ) L50以上±1% 50以下±0.5
外径(t) Φ10以上±2% Φ10以下±0.2 - ・反り 0.4/100

その他穴開け加工や異形状、
金属接合等のご要望もご相談下さい。
使用用途例 APPLICATIONS
様々な最新テクノロジーにあわせた用途例をご紹介します。
-
IoT / 5G
・カメラ曇り防止etc -
半導体関連
・静電チャック(ESC)・ステッパー(露光装置)etc -
科学/医療
・電子顕微鏡(SEM)・クロマトグラフ/質量分析装置(MS)・DNA分析装置etc -
環境・エネルギー
・温水洗浄便座・ヘアアイロン・脱臭器(オゾン)・石油ファンヒーター・半田ごてetc -
モビリティ
・EV暖房・ガスセンサー・サーモスタットetc
-
用途例:半導体関連 静電チャック
半導体製造においてウェハの吸着固定/温度制御用にアルミナ製の静電チャック(ESC)が使用されています。
半導体製造プロセスでは、非常に精密な寸法/温度制御が求められるため、京セラ独自のパターンシミュレーション、トリミング技術によって寸法ばらつきと、面内の温度分布をできる限り抑え、高品質な半導体製造に貢献しています。 -
用途例:環境・エネルギー 温水洗浄便座
温水洗浄便座の水加熱用ヒーターとして、京セラ製アルミナヒーターが使用されています。昇温速度の速さにより、予備加熱の必要がなくなり省スペース化、消費電力の削減に貢献しています。
また、アルミナヒーターを高ワット密度にすることで、ヒーターユニットの小型化にも寄与しています。 -
用途例:モビリティ ガスセンサー
ガスセンサーには、センサー機能活性の為に、高温に加熱するヒーターが使用されているものがあります。
車載用途では、排ガス中の酸素濃度センサーに採用されており京セラ製アルミナヒーターの高耐久性や、急速昇温特性が、センサーの信頼性向上/立上げ時間短縮に貢献している、車載ヒーターです。
その他、上記以外の用途でも、
お気軽にご相談下さい。
SAMPLE PRODUCTS サンプル製品紹介
製品にご興味を持っていただけたお客様には、弊社営業担当よりヒアリングさせて
いただいたうえで条件に適したスタンダードスペックのサンプル製品をご評価用途に限り
販売いたします。お客様のご使用環境(電圧/出力)や、平面に張り付ける、
対象物に挿入するなど、ご使用方法に応じて、最適なサンプルをご提案します。
スタンダード製品
-
- 板状タイプ
- [ 参考仕様 ]
電圧:110V/220V
抵抗値:40Ω/70Ω/80Ω/
160Ω/170Ω/175Ω
電力:48-96W
使用温度:658-971℃
-
- ロッド状タイプ
- [ 参考仕様 ]
電圧:24V/100V/220V
抵抗値:1.7-450Ω
電力:20W/25W/30W/54W
使用温度:750-1206℃
-
- チューブ状タイプ
- [ 参考仕様 ]
電圧:100V/120V/220V
抵抗値:5.55-22.3Ω
電力:1200W/1600W
※ 水温42℃時の電力(出力)
(注) ① 使用温度はヒーター単体での温度を記載しております。
② 電極温度は200℃以下でご使用ください。
