ENERGY CONVERSION DEVICES PELTIER MODULES [ THERMOELECTRIC MODULES ] ペルチェモジュール(サーモモジュール)

お問い合わせ

暖冷自在の熱デバイスが

ライフ&モビリティの
未来を変える。

ペルチェモジュール(サーモモジュール)とは、「温める」「冷やす」の
両方の効果を備えた熱制御モジュールです。
電流を流すことで表面温度を変化させることや狙った温度に
キープ(温度調整)することが可能です。
一般的には、サーモモジュール、ペルチェ素子と表記されることもありますが、
京セラではペルチェモジュールと表記しています。

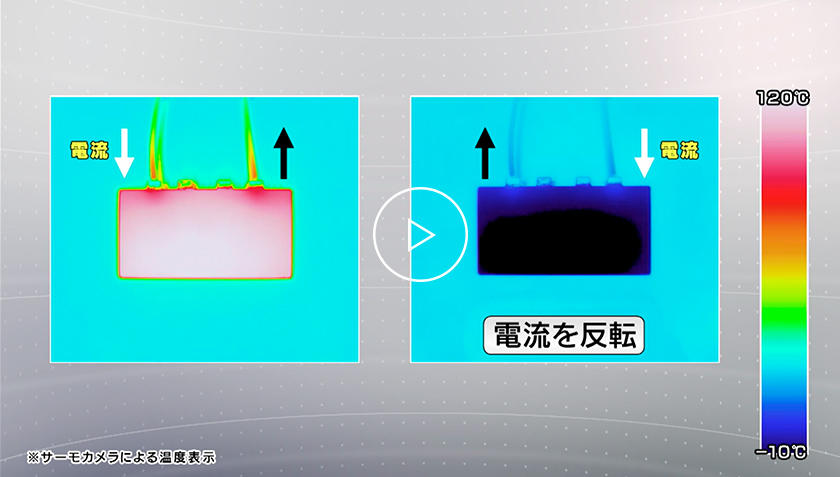

※音声はありません。

BASIC STRUCTURE 基本構造

京セラのペルチェモジュールは、直列配置された2種類の半導体素子を、
銅の基板で挟み込む構造を採用しています。
電気を流すと、一方の素子では電子が移動し、もう一方の素子では正孔が移動することによって
熱を移動させる「ペルチェ効果」を応用したデバイスです。
これにより基板の片面が熱を吸収し、もう片方が放熱する仕組みで電流の向きによって、
暖冷面を切り替えることも可能です。

また、ペルチェモジュールの両面に温度差をつけることで電流が流れる「ゼーベック効果」を
応用した熱電発電モジュールとしても、お使いいただけます。

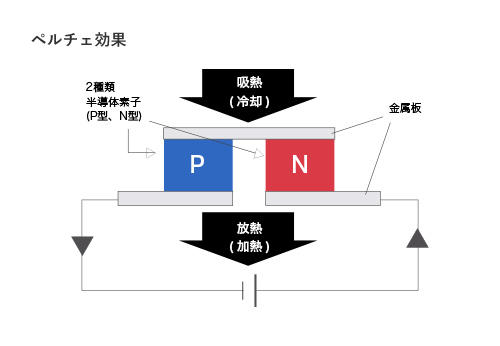

ペルチェ効果

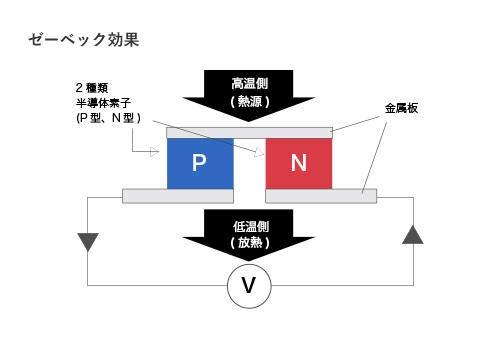

ゼーベック効果

ADVANTAGES 特長

  • 局所冷却可
  • 冷却/放熱反転可
  • 高精度温度制御(±0.05℃)
  • 小型/軽量/
    無振動/無騒音
    (コンプレッサーレス)
  • 温度差を
    電気エネルギーに変換

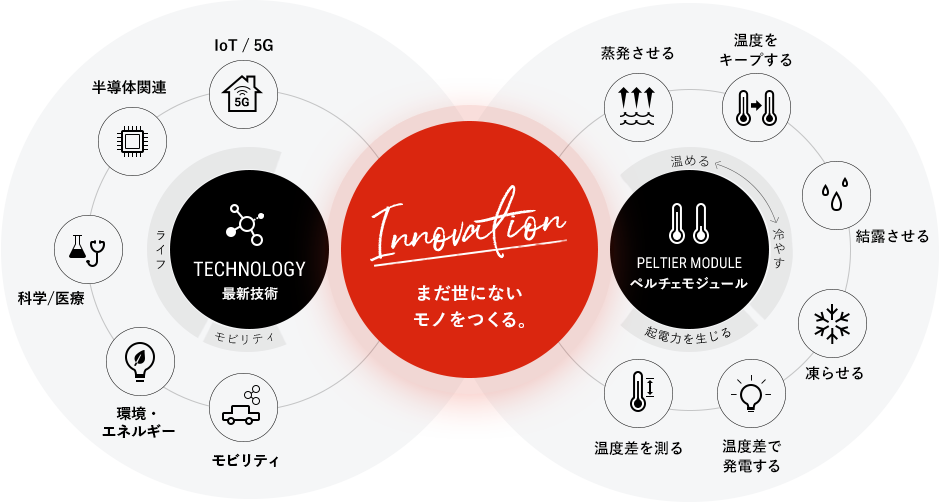

INNOVATION 京セラの技術革新

 INNOVATION

最新技術の発展に貢献すべく、

ペルチェモジュールでできることを追求していきます。

BASIC PERFORMANCE 基本性能

京セラ製新構造ペルチェモジュールの特徴は円柱状の独自形状を採用した素子と銅性の基板です。

断面図

円柱形状にすることで応力集中を緩和し、長期耐久性能を向上させることに成功しました。
また、素子外周面をコーティングしていることにより、結露水による腐食への耐性も向上。
車載レベルの信頼性をクリアしました。加えて、銅製の基板の特長は『低熱容量』と『均熱性』。
ペルチェモジュールとしての応答性の速さと温度ばらつきの少なさに寄与しています。

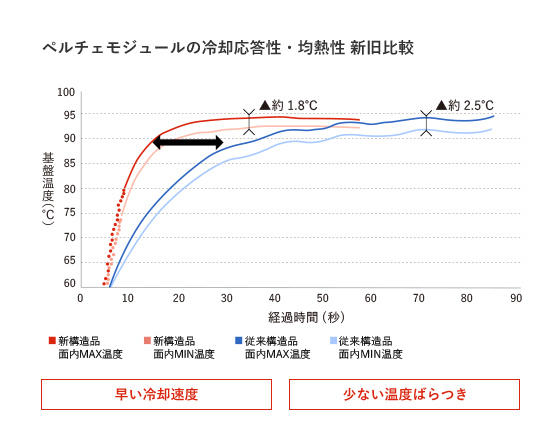

  • ペルチェモジュールの冷却応答性・均熱性 新旧比較

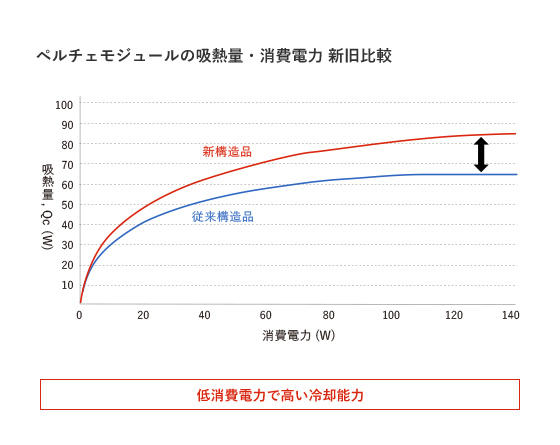

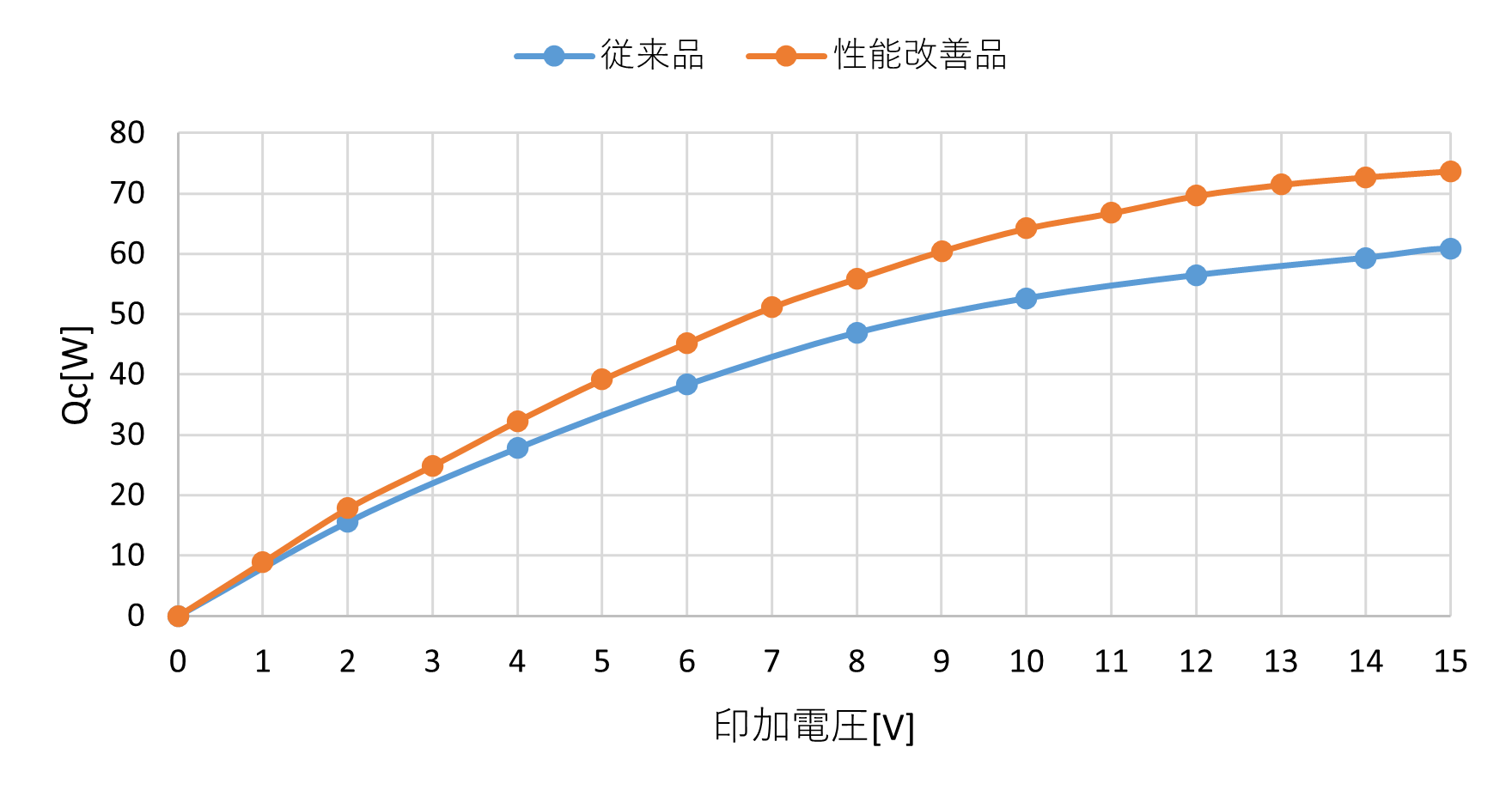

  • ペルチェモジュールの吸熱量・消費電力 新旧比較

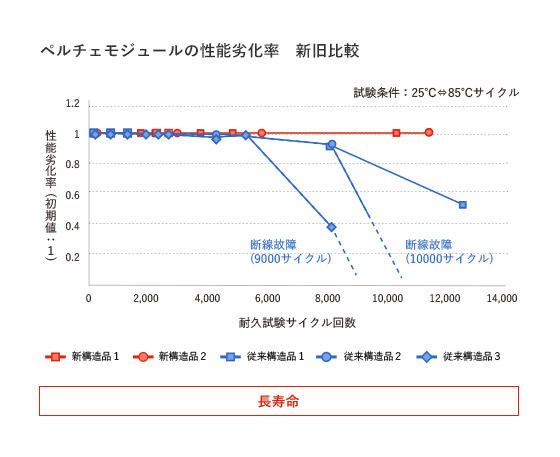

  • ペルチェモジュールの抵抗変化率 新旧比較

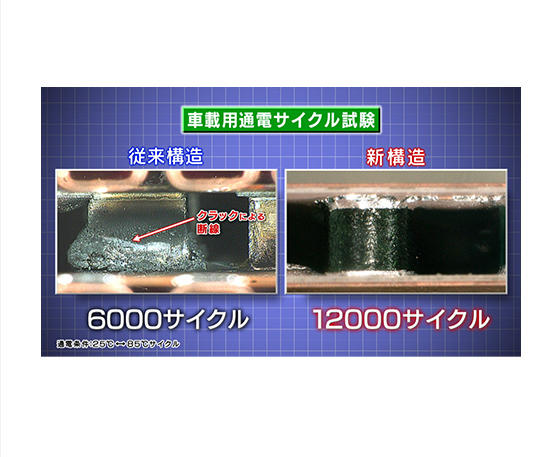

  • 車載用通電サイクル試験

スペック・仕様 SPECIFICATIONS

設計仕様

  • ・サイズ:20㎜角~40㎜角(範囲外でもご相談下さい)
  • ・温度センサー(サーミスタ)を内蔵可能
  • ・外周部を樹脂シール可能
  • ・モジュール表面にヒートシンク(放熱フィン)
    半田付け/グリース接着可能
  • ・送風ファン一体ユニット可能(New)

お客様のご要望に合わせて、設計いたします。

使用用途例 APPLICATIONS

様々な最新テクノロジーにあわせた用途例をご紹介します。

  • IoT / 5G

    IoT / 5G
    ・通信基地局
    ・光通信
    etc
  • 半導体関連

    半導体関連
    ・コーターデベロッパー
    ・ウェハ試験装置
    ・ウェハ冷却
    etc
  • 科学/医療

    科学/医療
    ・PCR検査装置
    ・血液検査装置
    ・DNA増幅器
    ・培養器
    ・インキュベータ
    etc
  • 環境・エネルギー

    環境・エネルギー
    ・熱電発電ユニット
    ・ネッククーラー
    etc
  • モビリティ

    モビリティ
    ・Lidar
    ・HUD
    ・ヘッドライト
    ・バッテリー温調
    ・シート空調
    etc
  • 科学/医療

    用途例:科学/医療 各種検査装置(PCR検査装置、
    血液検査装置、etc)

    各種検査装置(PCR検査装置、血液検査装置、etc)

    血液検査や、PCR検査等において、様々な各種分析溶液の精密温度制御にペルチェモジュールが使用されています。
    京セラ製ペルチェモジュールは、新構造の特徴である長寿命/高信頼性温調ユニットとして、主に高い品質レベルが求められる分野でご使用いただいています。

  • モビリティ

    用途例:モビリティ バッテリー温調

    バッテリー温調

    高耐久性の京セラ製ペルチェが、バッテリーの長寿命化、小型軽量化に貢献する温調ユニットとして、活躍しています。
    車載用途では非常に厳しい長期信頼性が求められますが、京セラ製ペルチェモジュールの長期信頼性が高く評価されました。

  • モビリティ

    用途例:モビリティ シート温調

    シート温調

    ペルチェを介した冷風でシートを冷却することで、エアコンより急速冷却ができます。また、運転席と助手席で、それぞれ別の温調条件設定が可能になります。
    安定した車載品質と基板へのフィン直接接合などが、京セラ製ペルチェモジュールの特長です。

その他、上記以外の用途でも、
お気軽にご相談下さい。

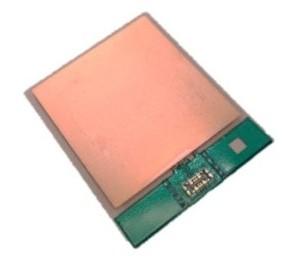

SAMPLE PRODUCTS サンプル製品紹介

製品にご興味を持って頂けたお客様には、弊社営業担当よりヒアリングさせていただいたうえで、
条件に適したスタンダードスペック(20㎜~40㎜角)のサンプル製品をご評価用途に
限り販売いたします。送風ファン/ヒートシンク(放熱フィン)一体型で、
すぐにご使用いただけるご評価ユニットとしてもご提供しておりますので、お気軽にご相談下さい。

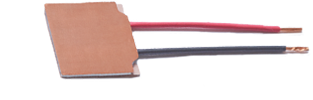

  • スタンダード製品 - 20mm角

    スタンダード製品 - 20mm角
    [ 参考仕様 ]
    サイズ:20㎜×22.4㎜
    電圧:6.5V
    吸熱量:約29W
  • 放熱フィン一体品

    放熱フィン一体品
  • 送風ファン一体ユニット

    送風ファン一体ユニット
