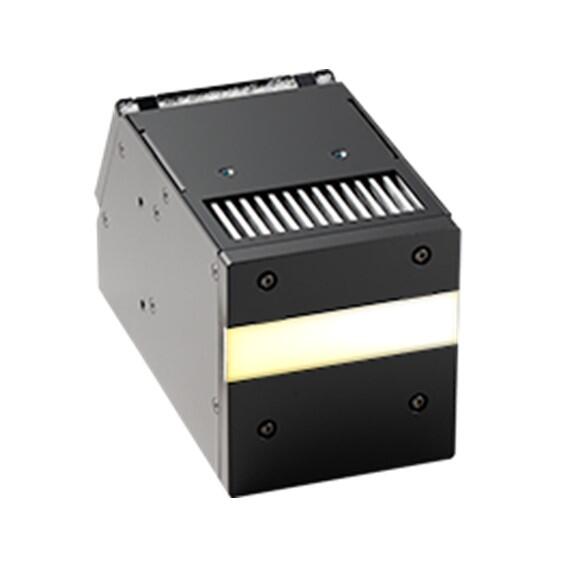

高照度かつ小型・軽量化を実現した 「空冷方式UV LED光源 G5A」
照度24W/cm2、積算光量270mJ/cm2を実現
- 波⾧385nm、395nmの場合
- 照度は照射距離0㎜、積算光量は50m/分の場合
放熱性に優れたセラミック基板とヒートシンクを含む放熱設計によって、エネルギー効率を最大限まで高め、空冷方式で照度24W/cm2(照射距離0mm)を実現しました。さらに、硬化性の重要な指標となる積算光量270mJ/cm2（50m/分）を達成したことにより、水冷方式に匹敵する高速硬化性を実現しています。
小型、軽量化でさらなる自由度を
小型（80.3×88.0×150.5mm） · 軽量（1.0kg）を実現し、システムの自由度を最大限に高めます。
高照度でありながら、空冷方式を採用しているため、水冷方式で必要となっていたチラー（冷却ユニット）装置が不要となり、初期設備投資の低減が図れます。
連結可能なユニット構造で照射幅を自在に調整可能

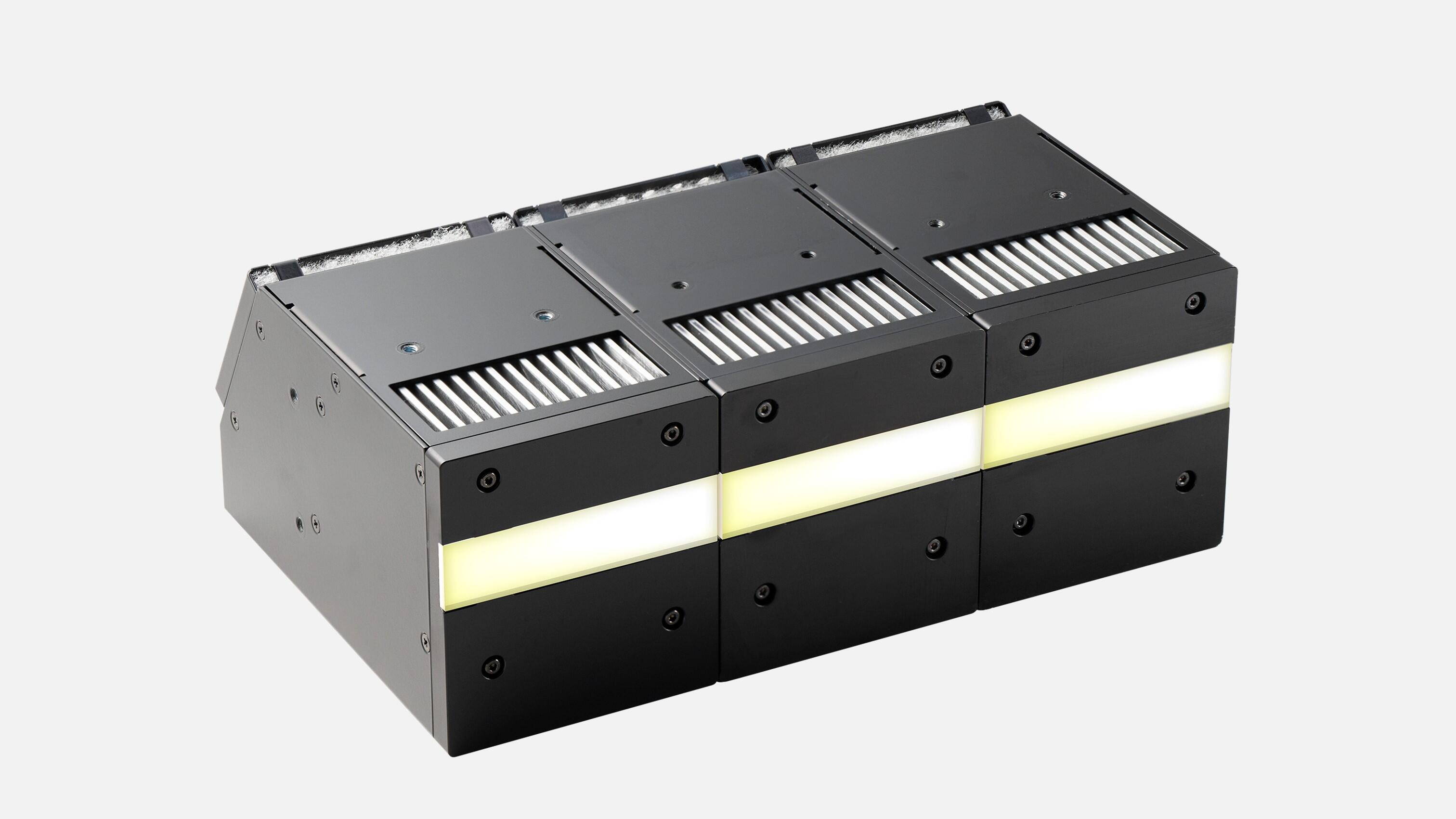

連結例（80mmユニットを3連結）
80mmユニット構造で光源の連結が可能です。多種多様な印刷物に合わせた照射幅のカスタマイズを可能にし、最小80mmから最大1,600mmまでの照射幅に対応できます。また、シリアル通信により外部機器と接続が可能で、26.5mm単位で照射幅を制御できるため、印刷対象に応じた照射幅の調整や照射領域の選択が可能です。
照射状況のモニタリング機能で安定稼働を実現
シリアル通信により、LED温度、LED電流、ファン動作時間、累積照射時間などのモニタリング機能を有します。また、システムの異常検知、上位へのエラー出力、フィルタ交換時期やLED寿命通知も可能で、システムの安定稼働を実現します。
G5Aスペック
| 型式 | 冷却方式 | 外形サイズ W × D × H (mm) |
重量 (kg) |
照射窓サイズ (mm) |
波長 (nm) |
積算光量 （50m/分） (mJ/cm2) |
ピーク照度(W/cm2) | ||
|---|---|---|---|---|---|---|---|---|---|
| 照射距離 0mm | 照射距離 10mm | ||||||||
| G5A |  |
空冷 | 80.3 × 88.0 × 150.5 | 1.0 | 80 × 20 | 365 | 200 | 16 | 6 |
| 385 395 |
270 | 24 | 8 | ||||||
