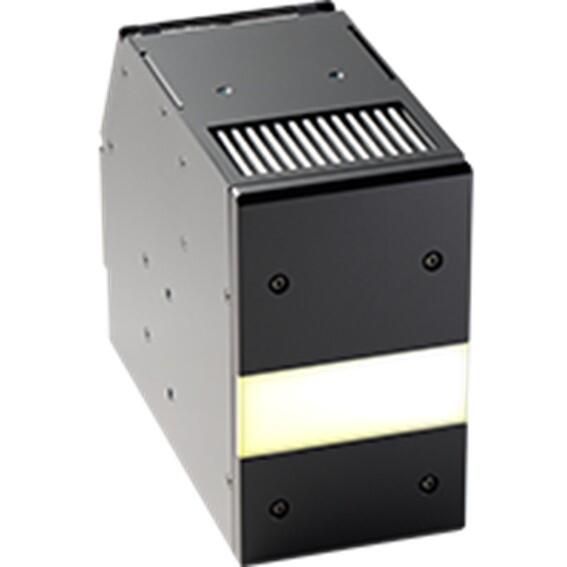

空冷方式UV LED光源 G5H

空冷方式業界最高クラス^※の積算光量を実現した「空冷方式UV LED光源 G5H」

^※公表されている他社製品の光量数値との比較に基づく。京セラ調べ。

高積算光量 400mJ/cm²を実現（G5A比約1.5倍）

LED配置やヒートシンクサイズの最適化により、硬化性に極めて重要な性能の一つである積算光量について、当社従来品G5Aと比べて約1.5倍となる400mJ/cm²を実現しました。

連結可能なユニット構造で照射幅を自在に調整可能

80mmユニット構造で光源の連結が可能です。
多種多様な印刷物に合わせた照射幅のカスタマイズを可能にし、最小80mmから最大1,600mmの照射幅に対応できます。
また、シリアル通信により外部機器と接続が可能で、26.5mm単位で照射幅を制御できるため、印刷対象に応じた照射幅の調整や照射領域の選択が可能です。

照射状況のモニタリング機能で安定稼働を実現

シリアル通信によりLED温度、LED電流、ファン動作時間、累積照射時間などのモニタリング機能を有します。
また、システムの異常検知、上位へのエラー出力、フィルタ交換時期やLED寿命通知も可能で、システムの安定稼働を実現します。

G5Hスペック

型式		冷却方式	外形サイズ W × D × H (mm)	重量 (kg)	照射窓サイズ (mm)	波長 (nm)	積算光量 （50m/分） (mJ/cm2)	ピーク照度(W/cm2)
								照射距離 0mm	照射距離 10mm
G5H		空冷	80.3 × 140.0 × 170.5	1.5	80 × 31	365	300	16	9
						385 395	400	24	12
