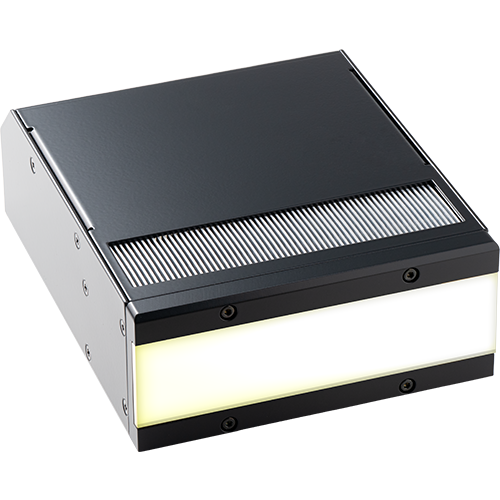

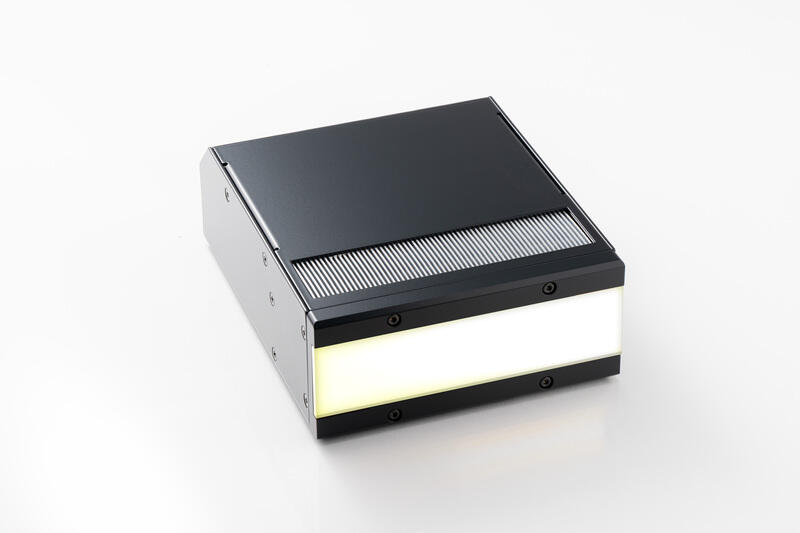

空冷方式UV LED光源 G7A

優れた硬化性能と小型化を両立した 「空冷方式UV LED光源 G7A」

照度20W/cm²、積算光量400mJ/cm²を実現

放熱性に優れたセラミック基板とヒートシンクを含む放熱設計によって、エネルギー効率を最大限まで高め、空冷方式で照度20W/cm2(照射距離0mm)・積算光量400mJ/cm2（50m/分）を達成したことにより、水冷方式に匹敵する高速硬化性を実現しています。

小型化で省スペース化に貢献（G5H比：設置面積62%削減、高さ10%低減）

G5Hシリーズと比べて、製品の設置面積を62%削減、高さを10%低減したことにより、小型化（120×52×151mm）を実現しました。
照射窓サイズは30mmを確保し、高い硬化性能を維持しながら省スペース化に貢献します。

連結可能なユニット構造で照射幅を自在に調整可能

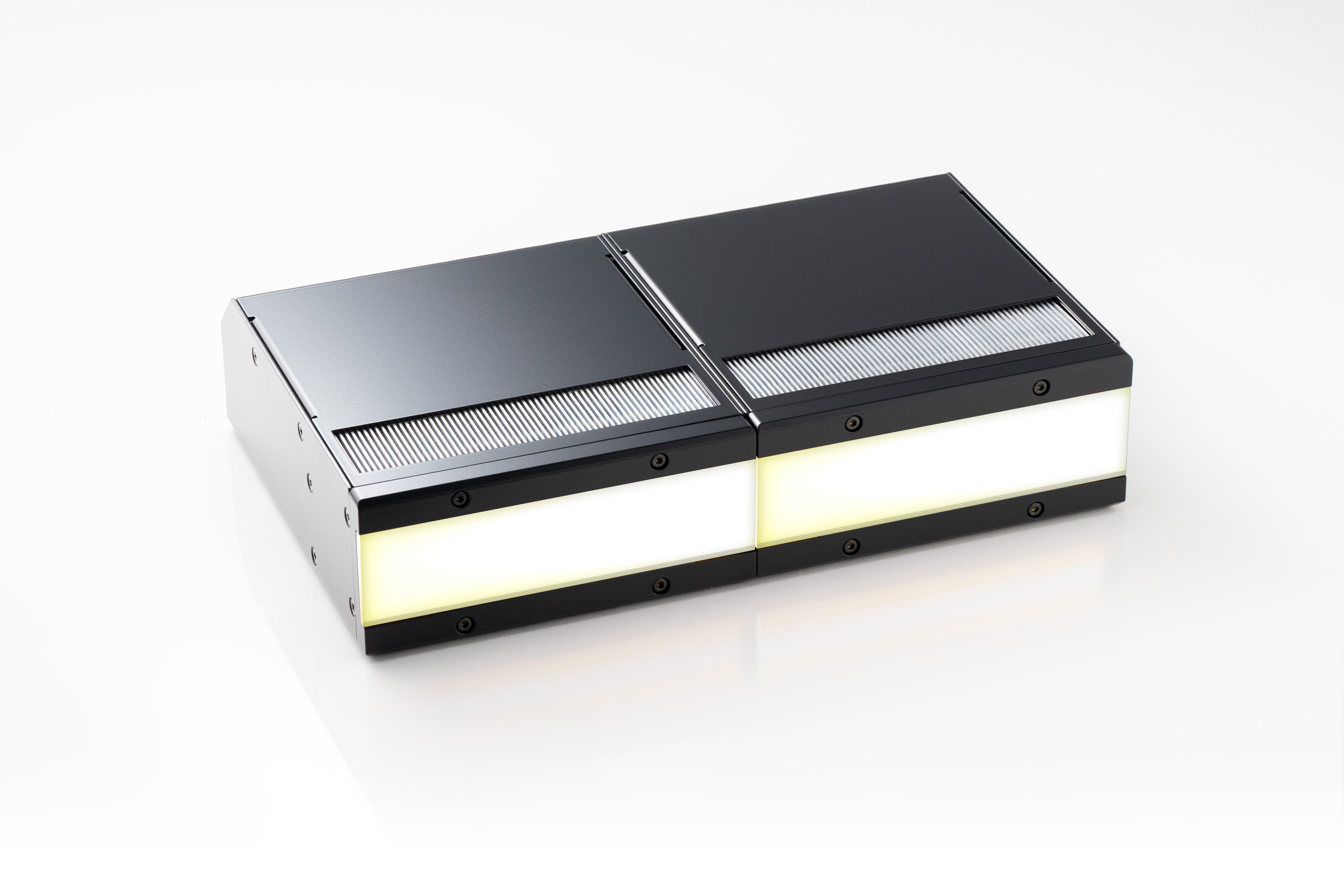

連結例（120mmユニットを2連結）

120mmユニット構造で光源の連結が可能です。多種多様な印刷物に合わせた照射幅のカスタマイズを可能にし、最小120mmから最大2,400mmまでの照射幅に対応できます。また、シリアル通信により外部機器と接続が可能で、約30mm単位で照射幅を制御できるため、印刷対象に応じた照射幅の調整や照射領域の選択が可能です。

照射状況のモニタリング機能で安定稼働を実現

シリアル通信により、LED温度、LED電流、ファン動作時間、累積照射時間などのモニタリング機能を有します。また、システムの異常検知、上位へのエラー出力、フィルタ交換時期やLED寿命通知も可能で、システムの安定稼働を実現します。

G7Aスペック

型式		冷却方式	外形サイズ W × D × H (mm)	重量 (kg)	照射窓サイズ (mm)	波長 (nm)	積算光量 （50m/分） (mJ/cm2)	ピーク照度(W/cm2)
								照射距離 0mm	照射距離 10mm
G7A		空冷	120 × 52 × 151	1.0	120 × 30	365	300	13	9
						385 395	400	20	12
