空冷方式UV LED光源 窒素パージモデル G5AN/G5HN

インクの適用範囲を飛躍的に向上させる「空冷方式UV LED光源 窒素パージモデル G5AN/G5HN」

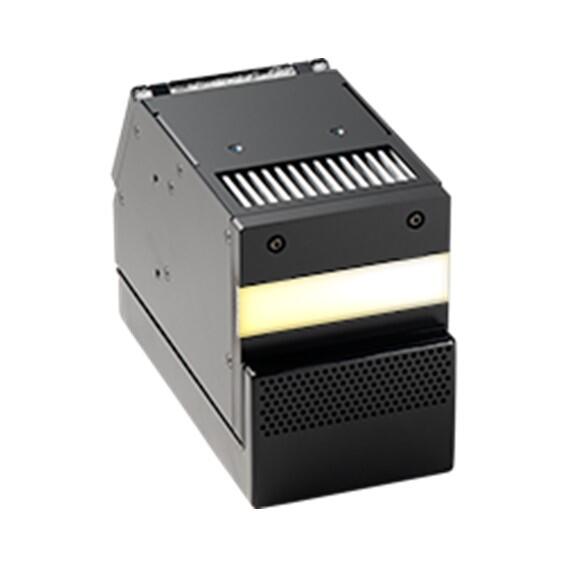

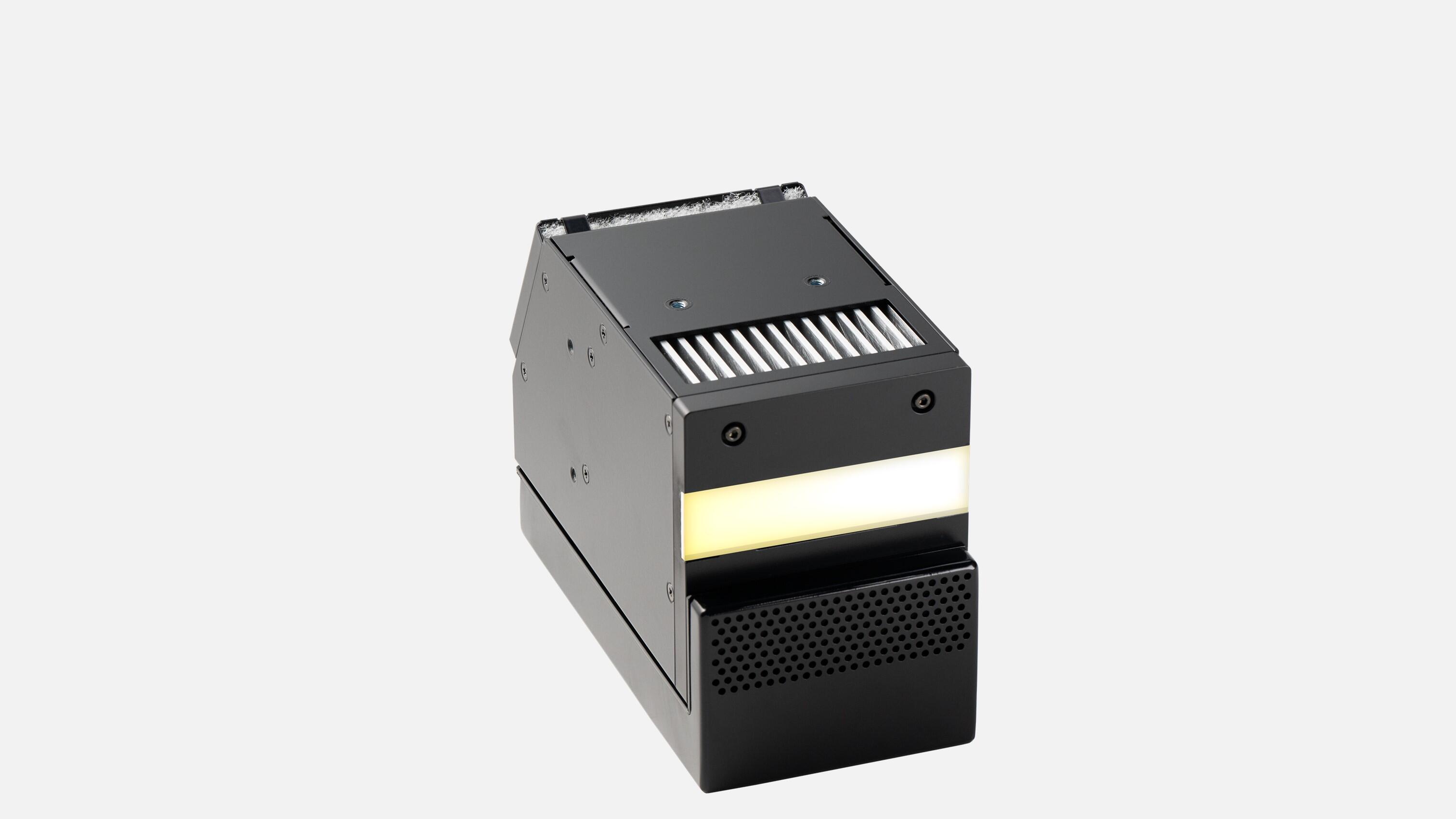

G5AN

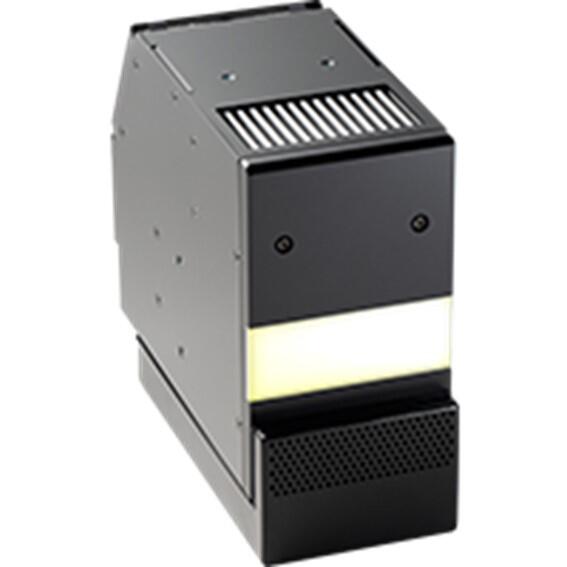

G5HN

"UV LED光源の導入を検討したが、既存のインクでは硬化が不十分で断念"というご経験はありませんか。それはUV照射により発生したラジカルが大気中の酸素と結合することで起こる"酸素阻害"が原因かもしれません。
特にインク表面の硬化不良として知られる"酸素阻害"に対して、京セラは照度や積算光量などのパワーだけに頼らない、優れた硬化性能を実現するUV LED光源を開発しました。

多種多様なインクに対応

ローマイグレーションインク、コートニス、メタルハライドランプ用インクなど、従来の
UV LED光源では硬化しにくいインクや樹脂に対しても優れた硬化性能を発揮します。

京セラ製UV LED光源（G5A/G5H）との一体型構造

従来の閉空間が必要な窒素パージシステムとは異なり、G5AN/G5HNはお客様の装置にインストールするだけで、UV照射エリアに対して効率良く窒素をフローし、酸素濃度を低減することが可能です。
そのため、閉空間を作ることを目的とした装置の大掛かりな改造は不要です。
※窒素生成装置等の窒素供給源が別途必要です。

連結可能なユニット構造

80mm幅の連結可能なユニット構造のため、印刷サイズに合わせて照射幅の拡張が可能です（80mm～1,600mm）。

G5ANスペック

型式		冷却方式	外形サイズ W × D × H (mm)	重量 (kg)	推奨窒素純度	窒素流量 (L/min)
G5AN		空冷	80.3 × 109.7 × 161.2	1.3	99.9%以上	10～30 ※使用インク、印刷条件による

※照射窓サイズ、波長、積算光量、ピーク照度はG5Aと同一です。

G5HNスペック

型式		冷却方式	外形サイズ W × D × H (mm)	重量 (kg)	推奨窒素純度	窒素流量 (L/min)
G5HN		空冷	80.3 × 161.7 × 181.7	1.8	99.9%以上	10～30 ※使用インク、印刷条件による

※照射窓サイズ、波長、積算光量、ピーク照度はG5Hと同一です。
