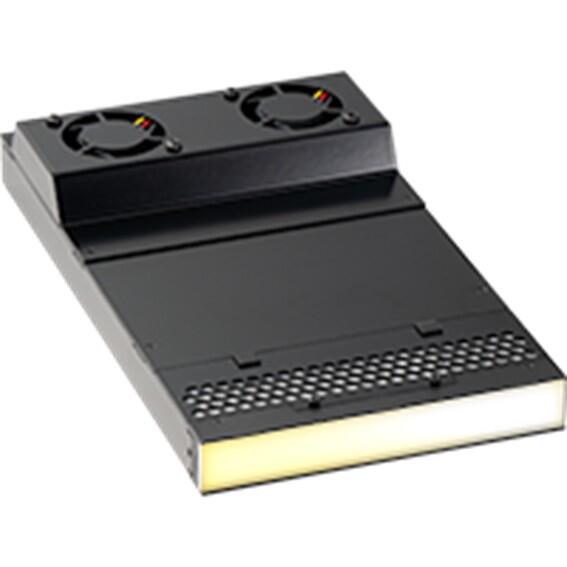

省スペースかつ高出力を実現した「空冷方式UV LED光源 G5AP」
19mm幅の超薄型設計※ファン部を除く最薄部の幅
超薄型設計(G5A比1/4以下の薄さ)のため、装置のコンパクト化や自由度の高い設計を可能にします。
ピニングによる画質向上
インクジェット印刷の場合、G5APを色間に配置する事でインクのにじみや混色を防ぎ、印画品質の向上に貢献します。

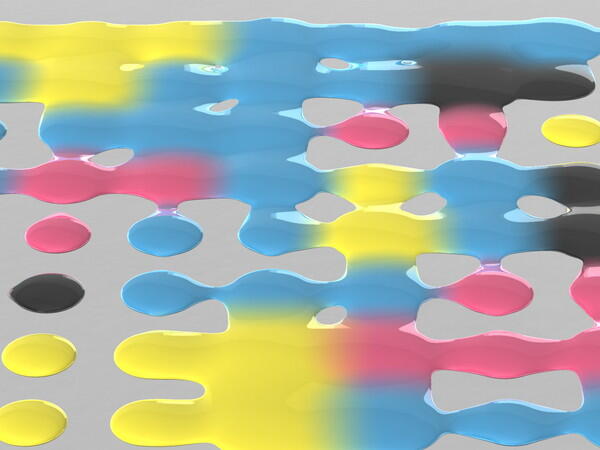

ピニング無

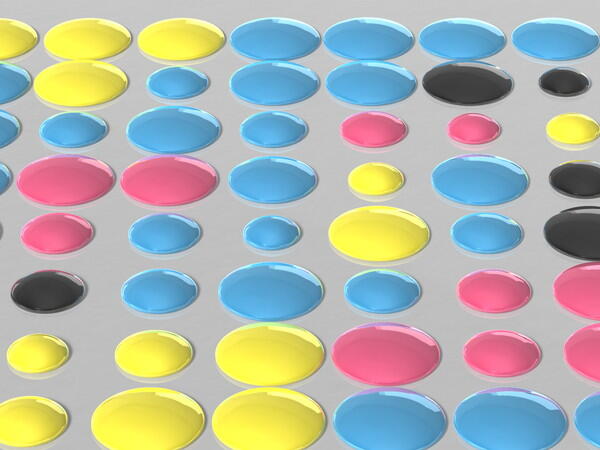

ピニング有
- 上記はG5APを使ったピニング有無のイメージとなります。
連結可能なユニット構造
120mmユニット構造で光源の連結が可能です。
多種多様な印刷物に合わせた照射幅のカスタマイズを可能にし、最小120mmから最大2,400mmの照射幅に対応できます。
また、シリアル通信により外部機器と接続が可能で、40mm単位で照射幅を制御できるため、印刷対象に応じた照射幅の調整や照射領域の選択が可能です。
照射状況のモニタリング機能で安定稼働を実現
シリアル通信によりLED温度、LED電流、ファン動作時間、累積照射時間などのモニタリング機能を有する為、システムの安定稼働を実現します。
G5APスペック
| 型式 | 冷却方式 | 外形サイズ W × D × H (mm) |
重量 (kg) |
照射窓サイズ (mm) |
波長 (nm) |
積算光量 （50m/分） (mJ/cm2) |
ピーク照度(W/cm2) | ||
|---|---|---|---|---|---|---|---|---|---|
| 照射距離 0mm | 照射距離 10mm | ||||||||
| G5AP |  |
空冷 | 120.0 × 19.0 × 219.0 (ファン部Dは35.0) |
0.5 | 120 × 13 | 365 | 25 | 4 | 1 |
| 385 395 |
35 | 6 | 1.5 | ||||||
