用途から探す
高周波・RFデバイス
MIC基板
概要
この製品のラインナップを見る
マイクロ波
ミリ波
MIC基板
電波吸収体付リッド

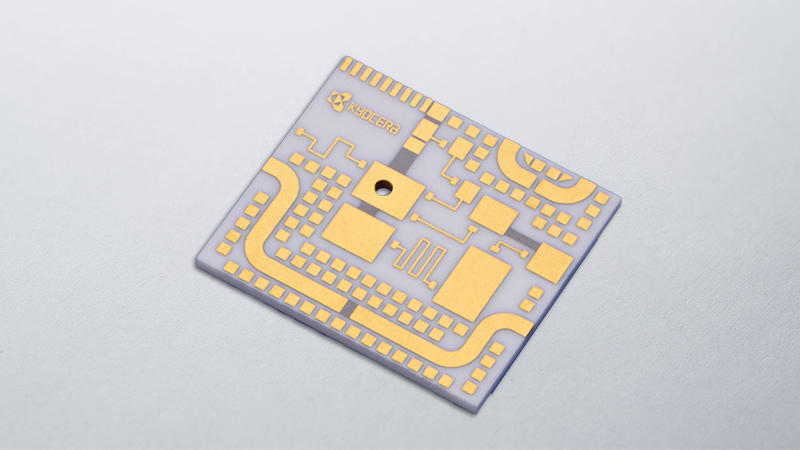

京セラは、セラミック基板に薄膜パターン加工したマイクロ波集積回路(MIC)基板を提供しています。セラミック基板には、高純度(99.6%)アルミナ基板などがあります。
薄膜抵抗体
抵抗体材料
Ta
2
N
シート抵抗(Ω/SQ)
10~100
抵抗値温度計数(ppm/K)
-25~85℃
-100+/-20
公差トリミングなし
+/-20%
公差トリミングあり
+/-3%
長期信頼性
高温放置(125℃、1000時間)後の抵抗値変化
0.4% MAX
