セラミックパッケージ

低磁性のパッケージ

解決したい課題:非磁性(低磁性)のパッケージが必要

磁気センサなど、用途や検出対象によってはパッケージの磁性がセンシング機能に悪影響を及ぼしてしまう電子デバイスがあります。
京セラのセラミックパッケージは低磁性のご要求に対して対応可能です。

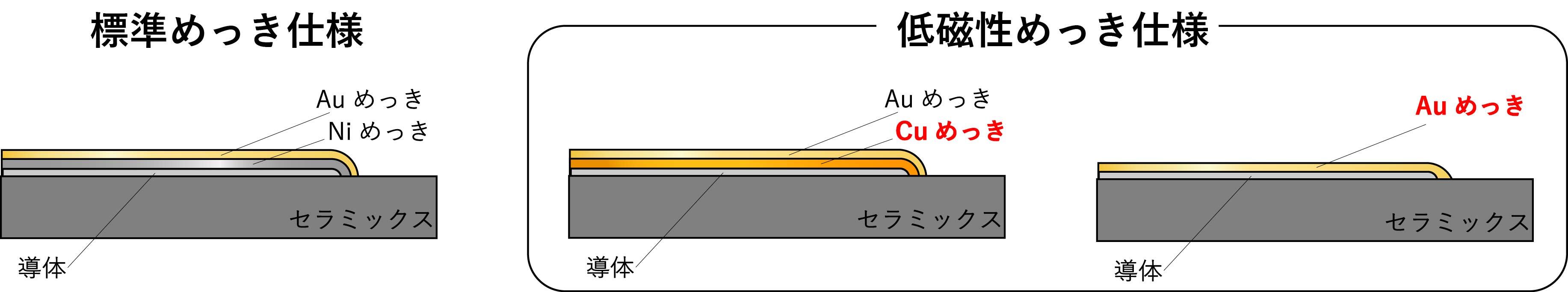

低磁性のめっき仕様

Cu-Au%2CAu%E3%82%81%E3%81%A3%E3%81%8D

セラミックパッケージの標準めっき仕様はNi-Auめっきですが、非磁性(低磁性)のご要求に対してはNiよりも透磁率の低いCuを使用したCu-Auめっき仕様、またはダイレクトAuめっき仕様を適用した低磁性パッケージのご提案が可能です。

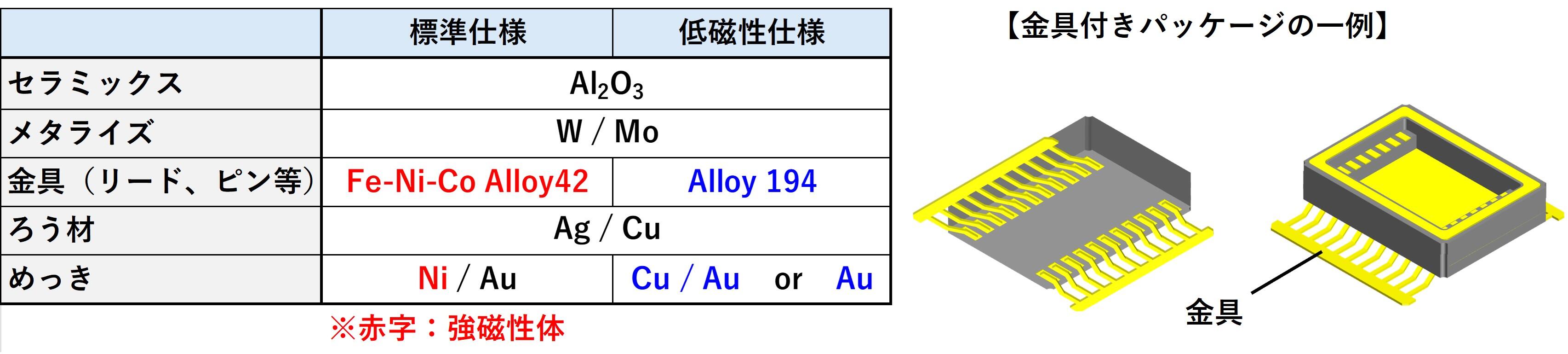

標準/低磁性パッケージの構成材料比較

%E4%BD%8E%E7%A3%81%E6%80%A7%E3%83%91%E3%83%83%E3%82%B1%E3%83%BC%E3%82%B8%E6%A7%8B%E6%88%90%E6%9D%90%E6%96%99

低磁性仕様のパッケージは、めっきに加えて金具も透磁率が低い材料を使用します。リード・ピンなどの金具付きパッケージの詳細仕様についてはお問合せ下さい。

ターゲットアプリケーション(例)

%E3%82%BF%E3%83%BC%E3%82%B2%E3%83%83%E3%83%88%E3%82%A2%E3%83%97%E3%83%AA%E3%82%B1%E3%83%BC%E3%82%B7%E3%83%A7%E3%83%B3%E4%BE%8B
  • 石油掘削
  • 航空
  • 衛星
  • 医療機器

など

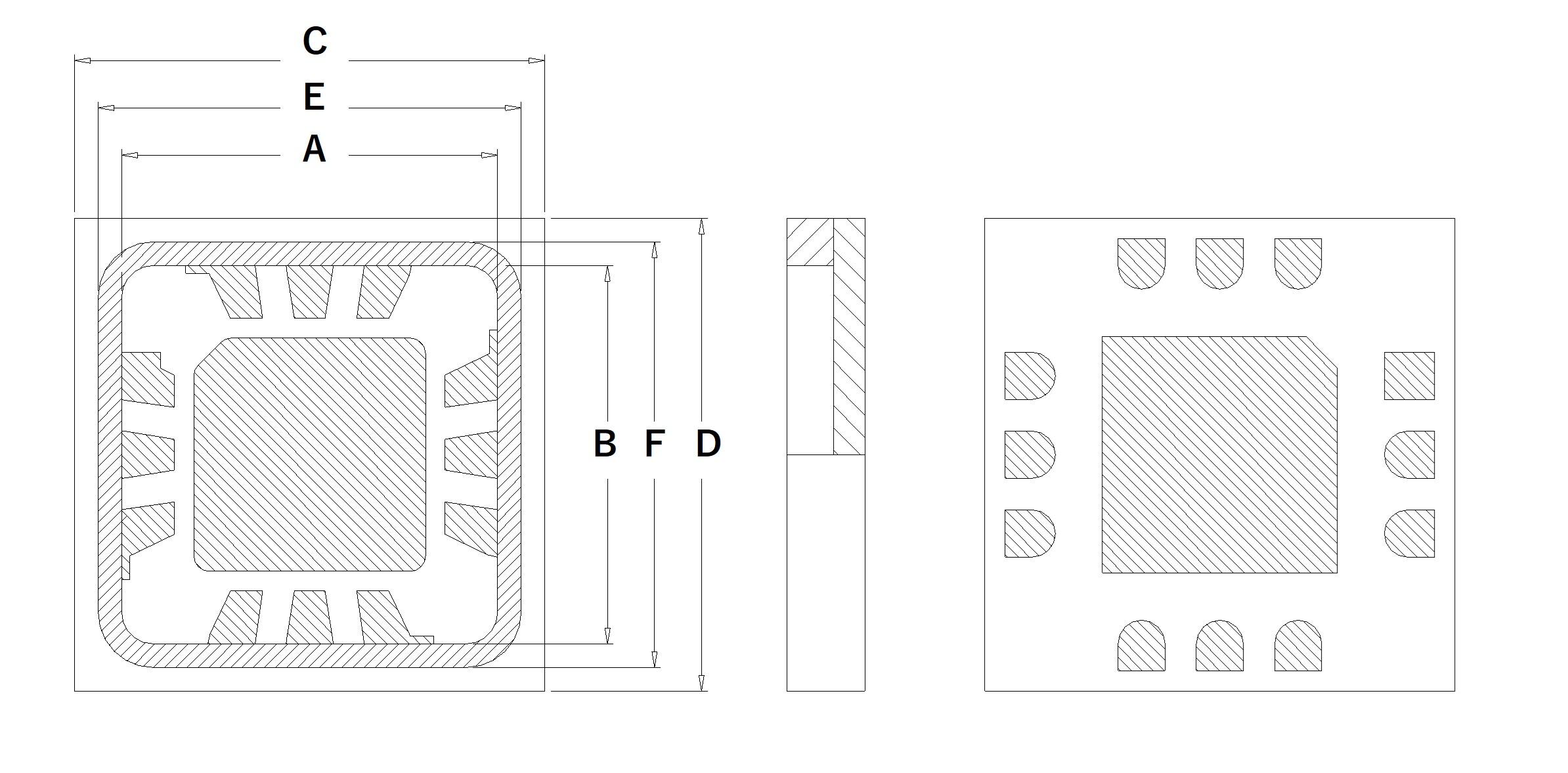

標準品

一部品種において、低磁性パッケージの標準品をラインアップしています。

drawing_img

NOTE:

  • セラミック材料:A440/A473
  • シール部メタライズ有/無製品対応
  • めっき仕様:Ni/Au と Cu/Au対応
  • シール部とダイアタッチ部は電気接続無し
  • ダイアタッチ部は裏面ヒートシンクパターンと電気接続あり
端子数 キャビティ寸法
<AxB>
(mm)
外形寸法
<CxD>
(mm)
封止部
メタライズ寸法
<ExF>
(mm)
1層目
(上部)厚み
(mm)
パッケージ
総厚み
(mm)
外部端子
ピッチ
(mm)
材質名 図面番号 Auめっき
厚み
(µm)
12 2.4 SQ. (1.48 SQ.) 3.0 SQ. 2.7 SQ. 0.3 0.5 0.5 A440/A473 PB-EB7145
PB-EB7146
0.3 MIN.
16 2.2 SQ. (1.48 SQ.) 3.0 SQ. 2.7 SQ. 0.3 0.5 0.5 A440/A473 PB-EB7147
PB-EB7148
0.3 MIN.
24 3.2 SQ. (2.38 SQ.) 4.0 SQ. 3.7 SQ. 0.4 0.6 0.5 A440/A473 PB-EB7149
PB-EB7150
0.3 MIN.
32 4.2 SQ. (3.28 SQ.) 5.0 SQ. 4.7 SQ. 0.4 0.7 0.5 A440/A473 PB-EB7151
PB-EB7152
0.3 MIN.
40 5.0 SQ. (3.75 SQ.) 6.0 SQ. 5.7 SQ. 0.5 0.8 0.5 A440/A473 PB-EB7153
PB-EB7154
0.3 MIN.
48 6.0 SQ. (4.75 SQ.) 7.0 SQ. 6.7 SQ. 0.5 0.8 0.5 A440/A473 PB-EB7155
PB-EB7156
0.3 MIN.
56 7.0 SQ. (5.75 SQ.) 8.0 SQ. 7.7 SQ. 0.5 0.8 0.5 A440/A473 PB-EB7157
PB-EB7158
0.3 MIN.
64 8.0 SQ. (6.8 SQ.) 9.0 SQ. 8.7 SQ. 0.5 0.8 0.5 A440/A473 PB-EB7159
PB-EB7160
0.3 MIN.
72 9.0 SQ. (7.75 SQ.) 10.0 SQ. 9.7 SQ. 0.5 0.8 0.5 A440/A473 PB-EB7161
PB-EB7162
0.3 MIN.
