技術と強み
3次元構造、3次元配線
3次元構造、3次元配線を可能にする製造工程
セラミックスは焼き物であるため硬く加工しづらい材料ですが、焼成前の柔らかいシートを加工してセラミックパッケージを製造することで3次元構造、3次元配線の実現を容易にしています。

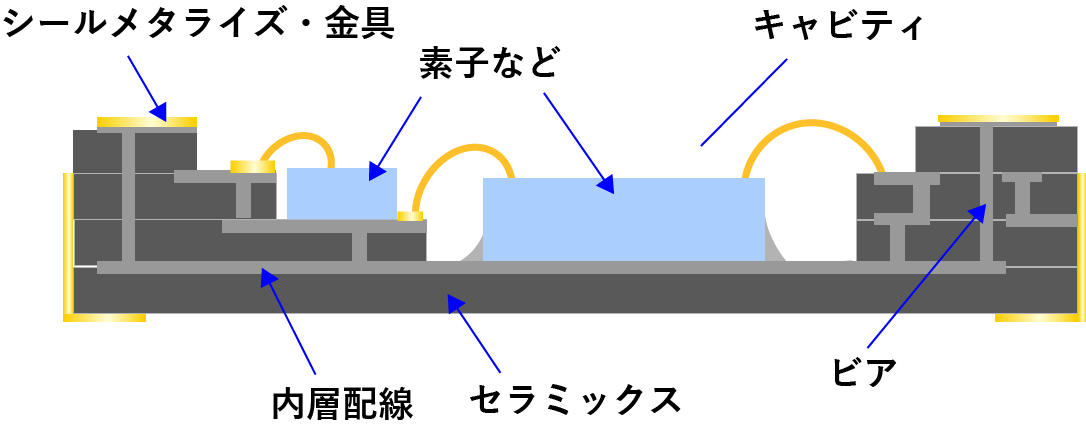

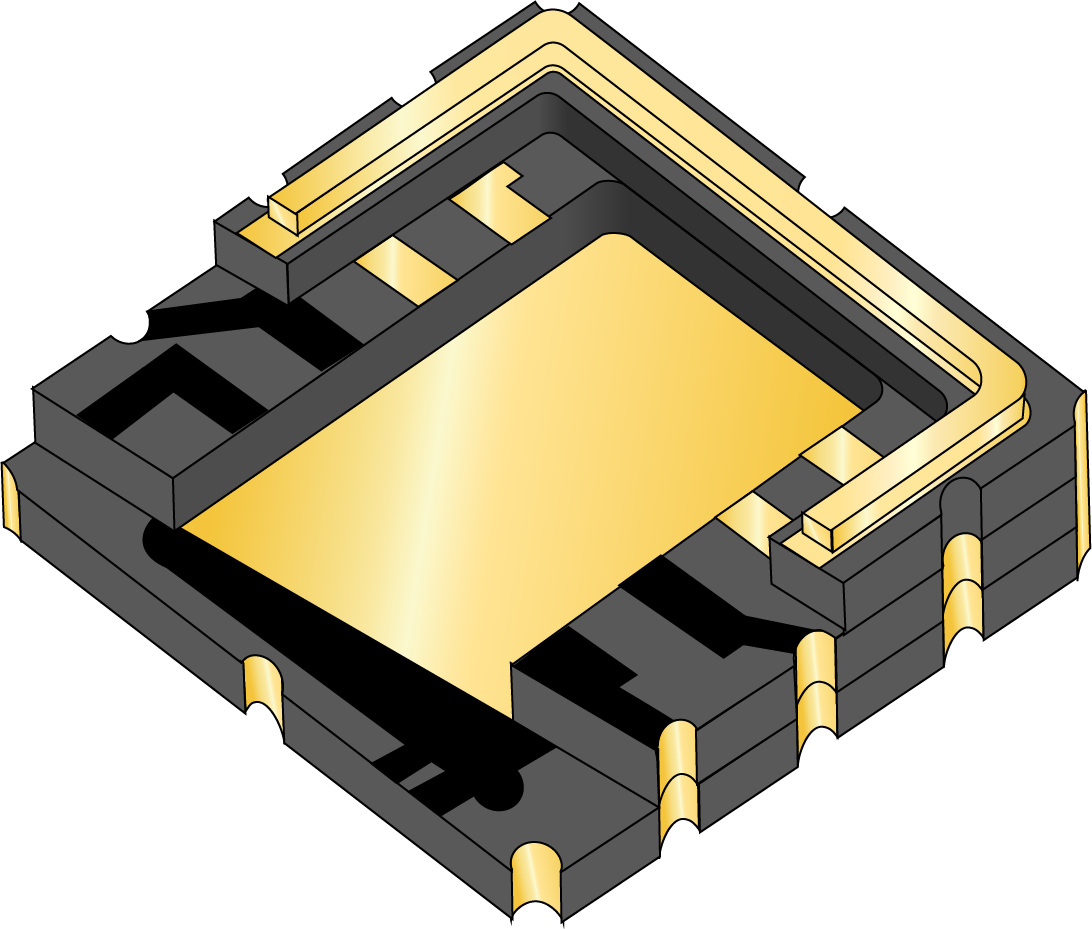

加工したシートを積み重ねることによってキャビティ(中空)やスタックドビアなどを容易に形成できます。セラミックパッケージは設計自由度が高く多様な構造に対応できるため、お客様のご要望に柔軟にお応えしています。
