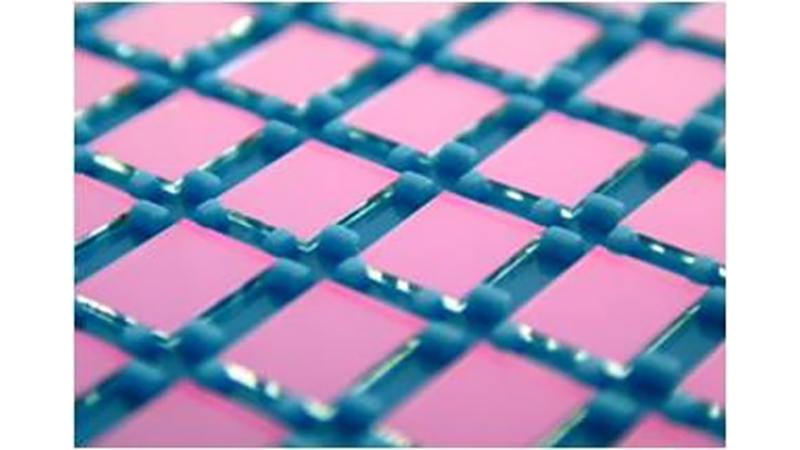

光学リッドの設計技術

ご要望に応じた光学特性のカスタマイズ

基材の選定と光学特性の設計を最適に行い、お客様が要望する光学特性を実現します。

光学特性の設計

京セラではお客様のご要求に応じて、周波数を考慮した設計が可能です。

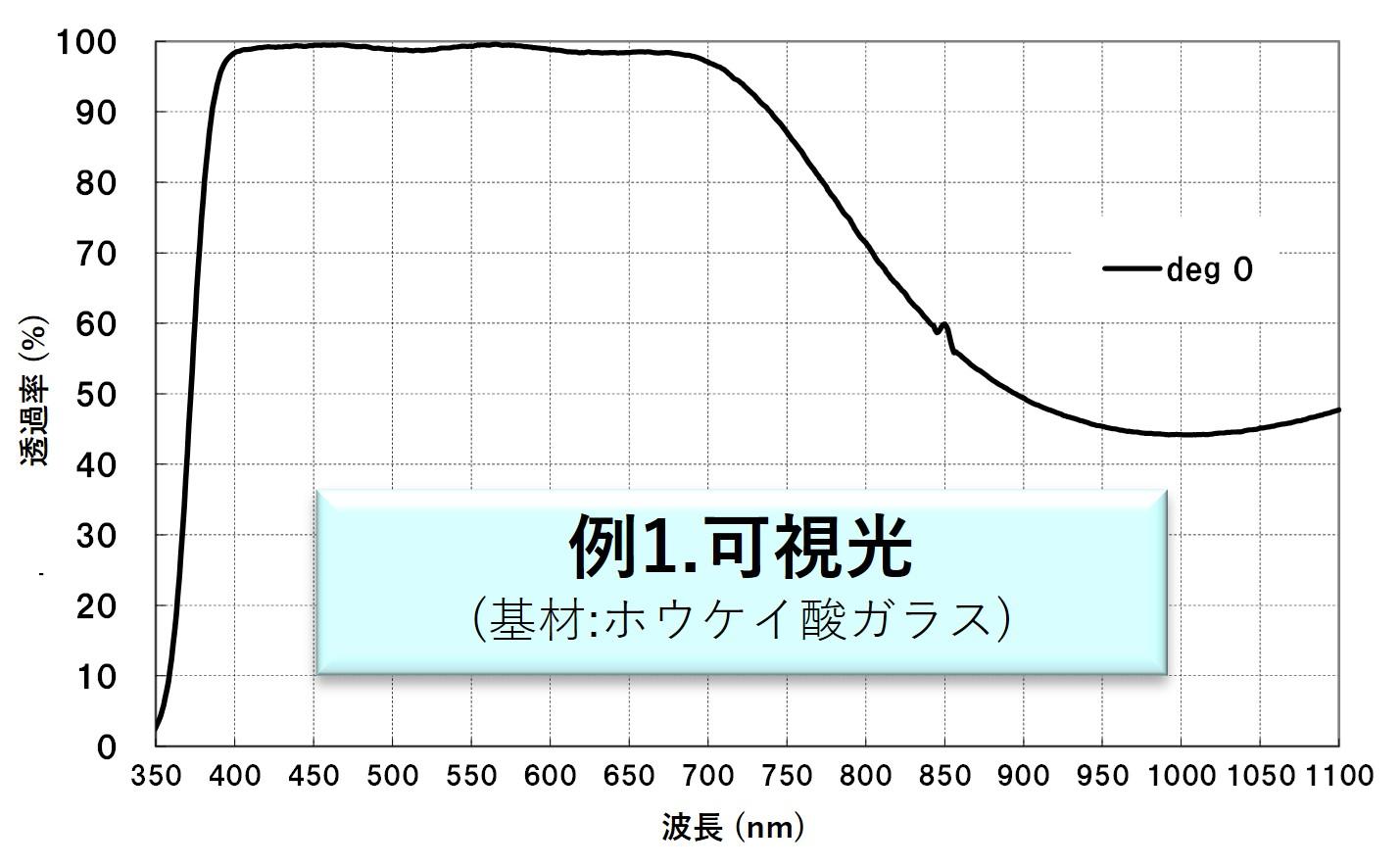

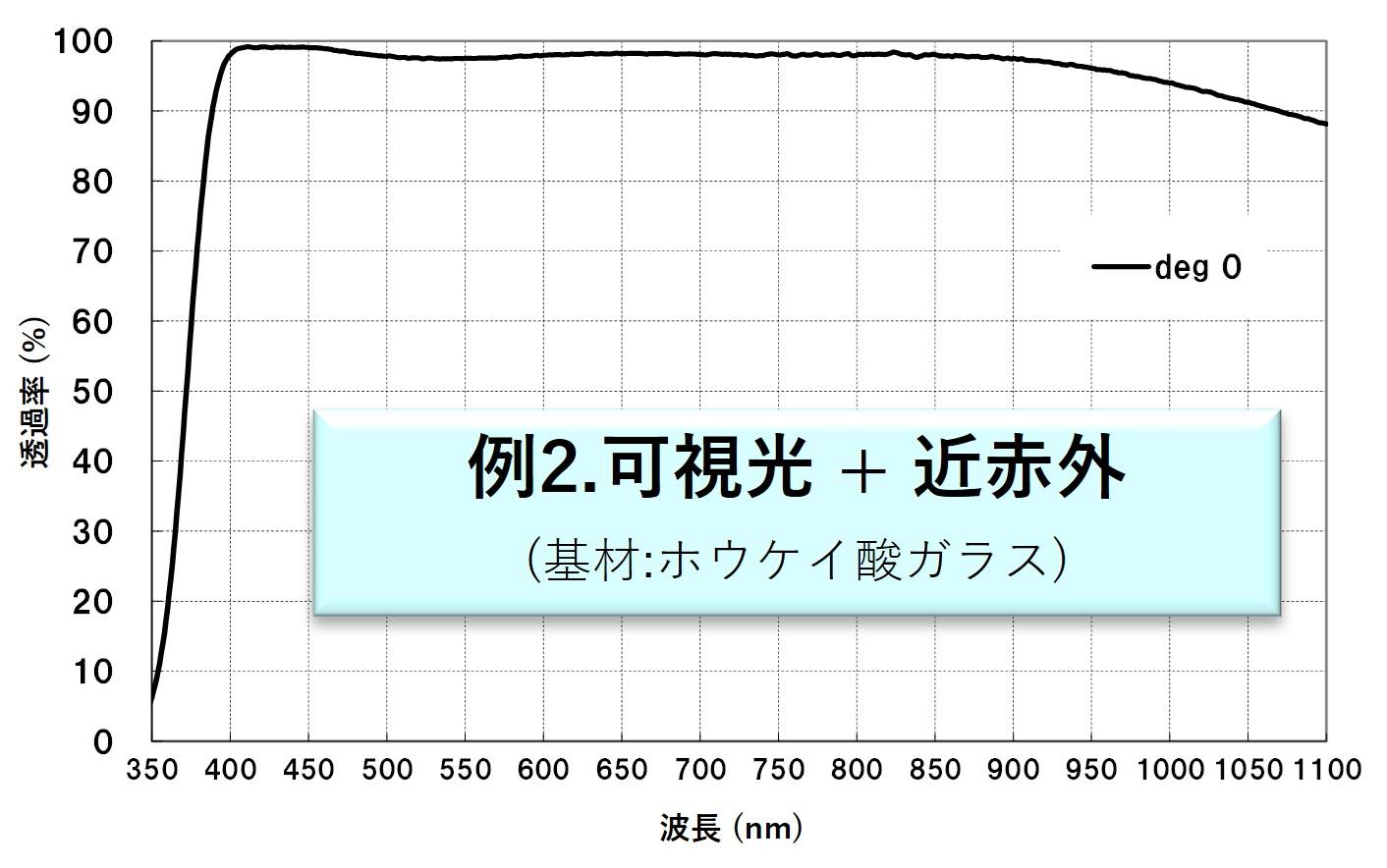

バンドパスフィルタ―(850nm,905nm,940nm)設計シミュレーション透過率データの一例を以下よりダウンロードできます。

基材オプション

お客様の多様なご要求にお応えするために、多くの基材を取り揃えています。

• ホウケイ酸ガラス
• 無アルカリガラス
• 石英ガラス
• サファイア
• 人工水晶
• シリコン（光学グレード）
• ゲルマニウム（光学グレード）

光学リッドのカスタマイズ事例

事例１：熱膨張率のマッチング

安定した封止の為にはパッケージとリッドの熱膨張係数のマッチングが必要
⇒セラミックパッケージ（アルミナ）に熱膨張係数が近いホウケイ酸ガラスを使用し、ご要望に応じた光学特性のカスタマイズを実現

事例２：低シフトIRカットコート

入射角が変化すると光学特性（波形）がシフトしイメージセンサから出力される画像の色味が変化する
⇒シフト量の少ないIRカットコートのご提供が可能

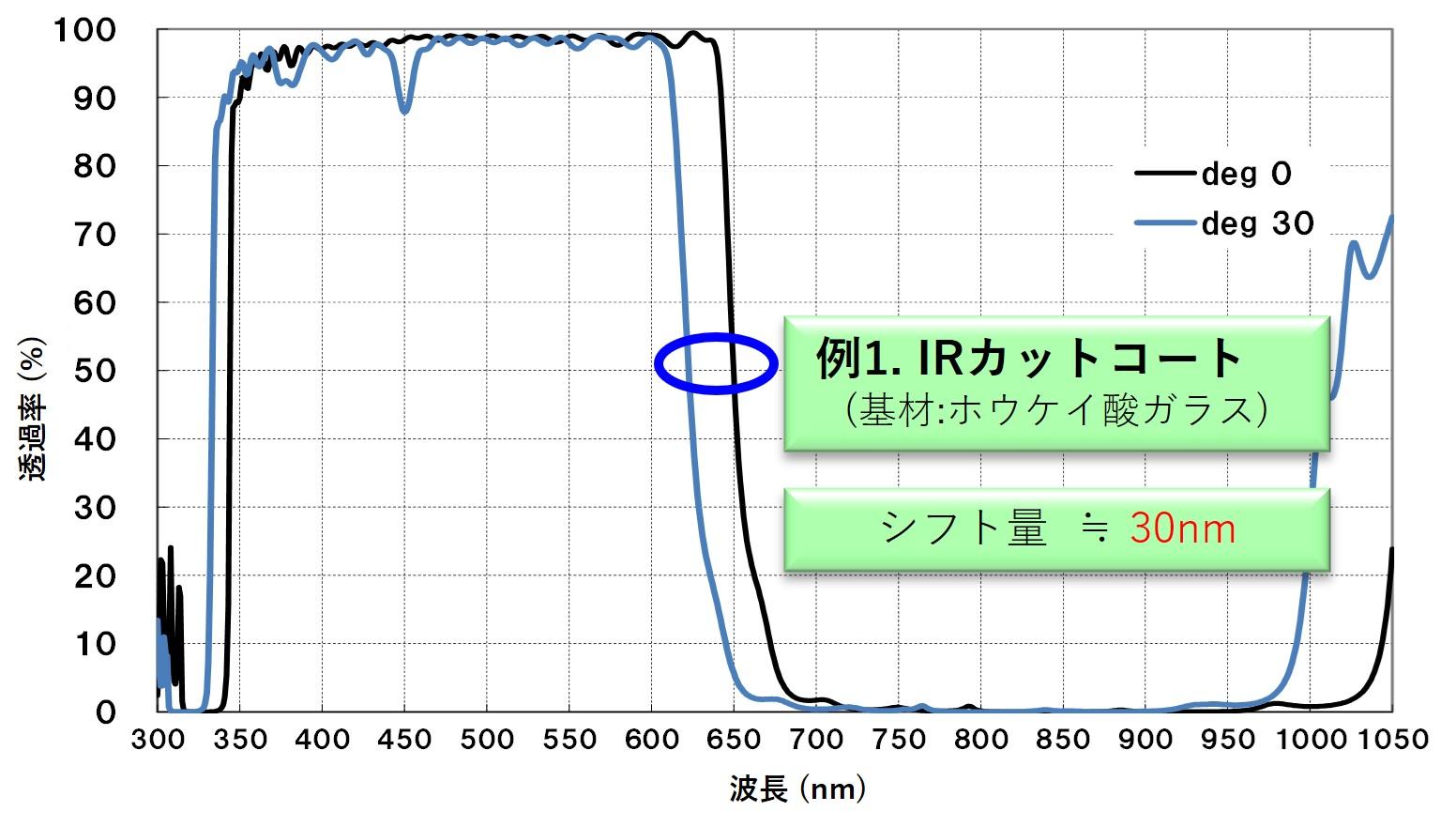

通常のIRカットコート

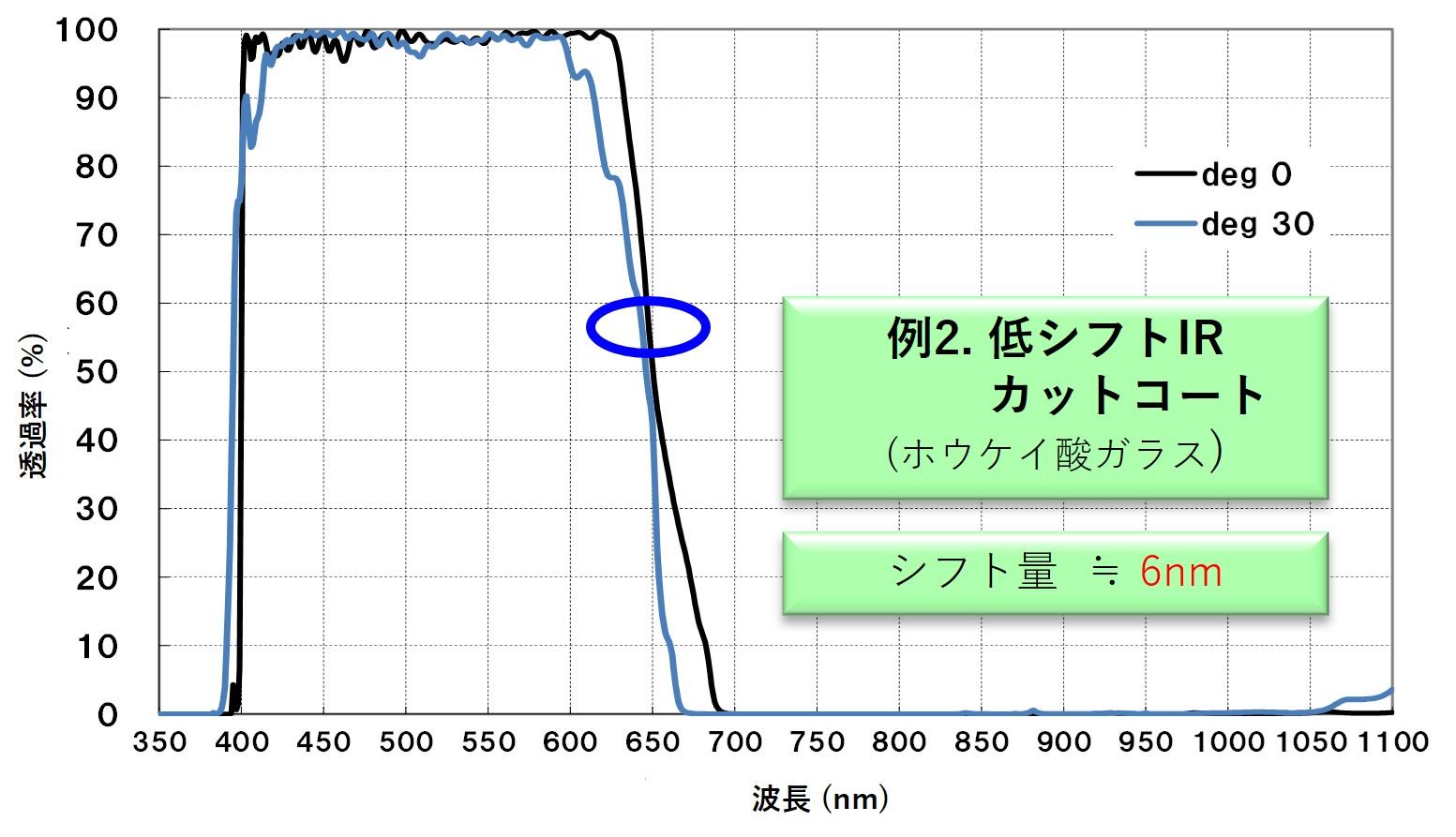

低シフト仕様のIRカットコート

事例３：車載カメラ用遮光膜付きリッド

■封止用樹脂を遮光膜樹脂として活用
　不要な光を遮る遮光膜樹脂として使用。
■他遮光コンセプトとの差別
　金属遮光版を無くすことで低背化、遮光版取り付け工程の削除可能。

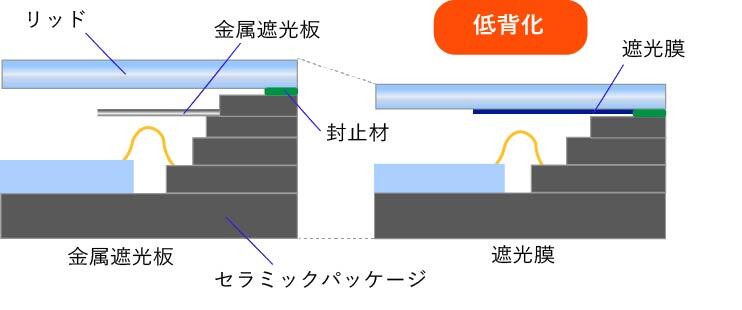

低背化のイメージ
