ファインセラミックス

エレクトロニクス産業を支える高信頼性部品材料単結晶サファイアカタログのご紹介 エレクトロニクス産業を支える高信頼性部品材料単結晶サファイアカタログのご紹介

単結晶サファイアは、その優れた機械的特性、化学的安定性、光学特性から、エレクトロニクス産業を支える高信頼性部品材料として、ますます重要度を増しています。

単結晶サファイアの特長

  • 1優れた強度、剛性、耐摩耗性、耐熱性、耐食性、耐プラズマ性

    これらの優れた特長をいかし機械部品、精密部品への応用がますます広がっています。

  • 2安定な誘電率、極めて低い誘電損失、電気絶縁性

    エレクトロニクス産業に不可欠な、超高周波領域の基板材料、絶縁材料、マイクロ波導入管として使用されています。

  • 3優れた光学特性

    光透過率が高くかつ機械的特性、熱的特性に優れるため、各種真空機器、反応炉の窓、 スキャナ窓、光通信用キャップとして使用されています。

  • 4良好な熱伝導、高耐熱性

    低温域で優れた熱伝導率を持ち、特に透明材料として、熱伝導及び熱放散を必要とする分野への応用が広がっています。

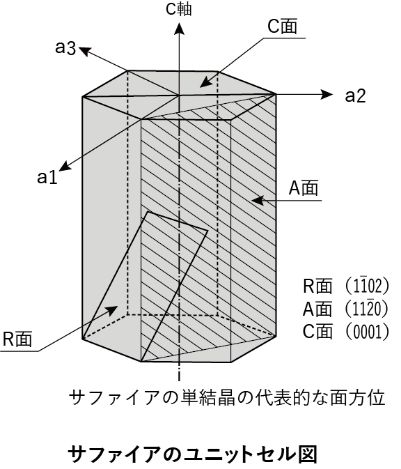

サファイアのユニットセル図 サファイアのユニットセル図

単結晶サファイア
製造保有技術の一例

京セラでは、大口径で、任意の断面形状を得られる“EFG法”(Edge-defined Film-fed Growth Method)による単結晶サファイアの素材引上から加工までの一貫ラインによる量産を行い、お客様の様々なニーズにお応えできる体制を整えています。

EFG法概念図 EFG法概念図

カタログ掲載内容

カタログでは材料特性や形状例などご紹介しています。ぜひPDFをダウンロードして詳細をご覧ください。

  • 1

    単結晶サファイア
    EFG法

  • 2

    単結晶サファイアの
    特長

  • 3

    製造工程

    • 製造工程
    • 形状・仕様
  • 4

    材料特性

    • 単結晶サファイアの特性
    • 標準寸法公差
  • 5

    製品例①
    基板

    • 薄膜HIC基板
    • 半導体、圧電体、超電導、薄膜用基板
    • MRセンサ、精密抵抗器用基板
    • 光デバイス用基板
  • 6

    製品例②
    半導体製造装置用部品

    • キャリアプレート
    • マイクロ波導入チューブ
    • ダミーウェハ
    • バキュームチャック
    • ハンドリングアーム

単結晶サファイア
カタログ

単結晶サファイアカタログ

カタログダウンロード

単結晶サファイアカタログ
