小型複雑形状セラミック部品の量産を実現
京セラが長年培った原料技術、金型成形技術、インジェクション成形技術により、プレス/CIP/押出などの成形法では困難な、小型・複雑形状セラミック部品の量産を実現します。また、従来は難しかった薄肉形状品の量産も、成形技術の向上により可能としました。
特長
- 高精度（公差±0.01ｍｍレベル）の小型・複雑形状セラミック部品の安定大量生産が可能
- 薄肉(最小厚み0.02mm)や細径(最小φ0.08mm貫通穴)など高度化する微細形状ニーズに対応
- 京セラがもつ多彩なセラミックスラインナップから要求特性に応じて材料選択可能
※数値は製作実績品での参考値となり、要求形状により異なります
製作事例

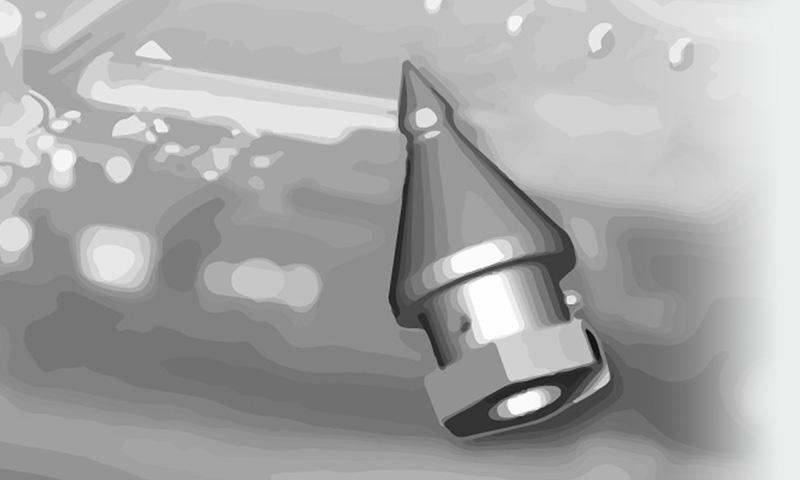

事例１
φ0.08mm貫通穴付吸着ノズルの量産(1,000個/Lot)
事例２
極薄部0.02mm、複雑形状品の量産
材料ラインナップ
| 材質 材質記号 |
アルミナ | ジルコニア | カラー ジルコニア |
高靭性 ジルコニア |
半導通 ジルコニア |
窒化ケイ素 | |||
|---|---|---|---|---|---|---|---|---|---|
| AO480S | ZO201N | Z21N26 | ZA300O | Z21H12 | SN240O | ||||
| 呈色 | - | Ivory | White | Black | Ivory | Black | Black | ||
| 密度 | g/cm3 | 3.9 | 6.0 | 5.9 | 5.5 | 5.7 | 3.3 | ||
| 機械的特性 | ビッカース硬さ HV9.807N | GPa | 17.2 | 12.3 | 10.8 | 10.0 | 12.4 | 14.0 | |
| ３点曲げ強さ | MPa | 480 | 1,000 | 980 | 1,000 | 1,000 | 1,020 | ||
| 破壊靭性（SEPB） | MPa・ｍ1/2 | 4.3 | 6 | 4 | 11 | 4.5 | 7 | ||
| 熱的特性 | 熱伝導率 | ２０℃ | W/（m・K） | 32 | 3 | 3 | 4.5 | 4 | 27 |
| 熱膨張係数 | × 10-6/K | 7.2 | 10.5 | 11.0 | 10.2 | 10.4 | 2.80 | ||
| 電気的特性 | 体積抵抗率 | ２０℃ | Ω・cm | ＞1014 | 1013 | 1013 | 1012 | 106 | ＞1014 |
| 特長 | - | 軽量 高硬度 |
高強度／高靭性 | 高強度 高靭性 |
高強度 半導通 |
軽量／高硬度 高強度 |
|||
PICK UP窒化ケイ素 SN240O
窒化ケイ素 SN240Oは、アルミナやジルコニアと同様に優れた機械的特性を持つのに加え、軽量で、優れた耐熱衝撃性と高温強度を有しています。ぜひご検討ください。
耐熱衝撃性
高温強度
本ページに記載の数値は全て社内測定による代表値であり、製品の仕様を保証する値ではありません。
