特長

  • 内径0.1mmから対応可能な極細ノズルで、高い同心度を実現
  • 高強度かつ内径寸法精度の良い薄肉管が加工可能
  • 内径の面粗さが小さく(Ra0.1μm~)、繰り返し利用の際、不要な成分残存を抑制(キャリーオーバーの抑制)
  • 耐摩耗性、耐薬品性に優れ、交換頻度低減が可能

仕様

標準スペック
材質 ジルコニア
材質記号 ZO201N
全長(L) 1-200 [mm] (公差:±0.5)
外径(ΦD) 0.3-8.0 [mm] (公差:±0.01)
内径(Φd) 0.1-2.5 [mm] (公差:±0.002 )
2.5超え6以下 [mm] (公差:±0.01)
同心度(ΦX) 0.005 [mm] -
外内径の肉厚 0.025 [mm] -
内径の面粗さ Ra0.1 [μm] -

*()内下図参照

仕様

材質がジルコニアの製作実績に基づいた参考値です。
上記以外の仕様もお問い合わせください。

形状例

長年の加工実績及び設計により、あらゆる加工ニーズに対応いたします。
また、常温下で強度と靭性が高く、薬品に対して腐食しにくいジルコニアを用い、交換頻度の低減によるサステナブルな事業をサポートします。

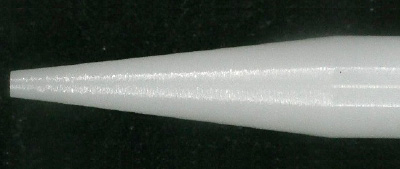

  • テーパー形状加工

    テーパー形状加工

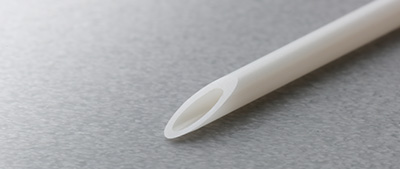

  • 先端部微細加工

    先端部微細加工

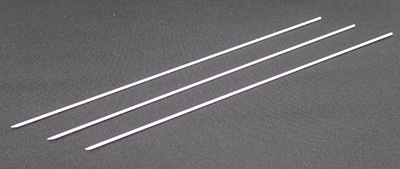

  • 全体

    全体

用途例

  • 液体クロマトグラフィー用(オートサンプラー用)試薬吸引ノズル
  • 血液分析用吸引ノズル
  • インダクタ用巻き線ノズル

材料データ比較

材質
材質記号
ジルコニア ステンレス鋼
ZO201N SUS304
呈色 乳白色 -
密度 g/cm3 6.0 7.9
機械的特性 ビッカース硬さ HV9.807N GPa 12.3 2.0
3点曲げ強さ MPa 1,000 588 ※1
ヤング率 GPa 200 193
ポアソン比 - 0.31 0.3
熱的特性 平均線膨張率 40~400℃ x10-6/℃ 10.5 -
20~500℃ - 18.7
熱伝導率 20℃ W/(m・K) 3 -
100℃ - 16.3
比熱容量 J/(g・K) 0.46 0.5
電気的特性 体積抵抗率 20℃ Ω・cm 1013 7.2x10-5

※1 引張強さ

耐摩耗性

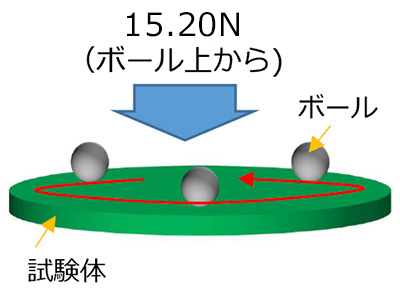

*ボールオンディスク試験結果


耐摩耗性
試験条件(当社基準)
試験体: Φ60×3mm
ボール: SUJ2 Φ6
回転速度: 0.055m/s(10分間)
+3.25 m/s(5分間)
試験時間: 15分
試験条件

表面平滑性

ジルコニアは結晶粒径及びボイドが小さいため、チッピングが起こりにくく面の平滑性に優れています。

内径表面例

ジルコニア(ZO201N)
ジルコニア(ZO201N)

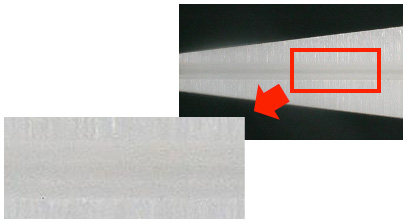

面が全面的に滑らか
ステンレス
ステンレス

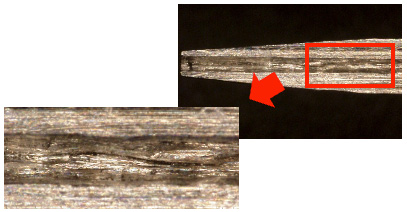

部分的に凹み有り

※サンプル実測値

材質
材質記号
ジルコニア ステンレス
ZO201N
外径表面粗さ μm Ra0.059 Ra0.240
テーパ表面粗さ μm Ra0.179 Ra0.194
内径表面粗さ μm Ra0.160 Ra0.245

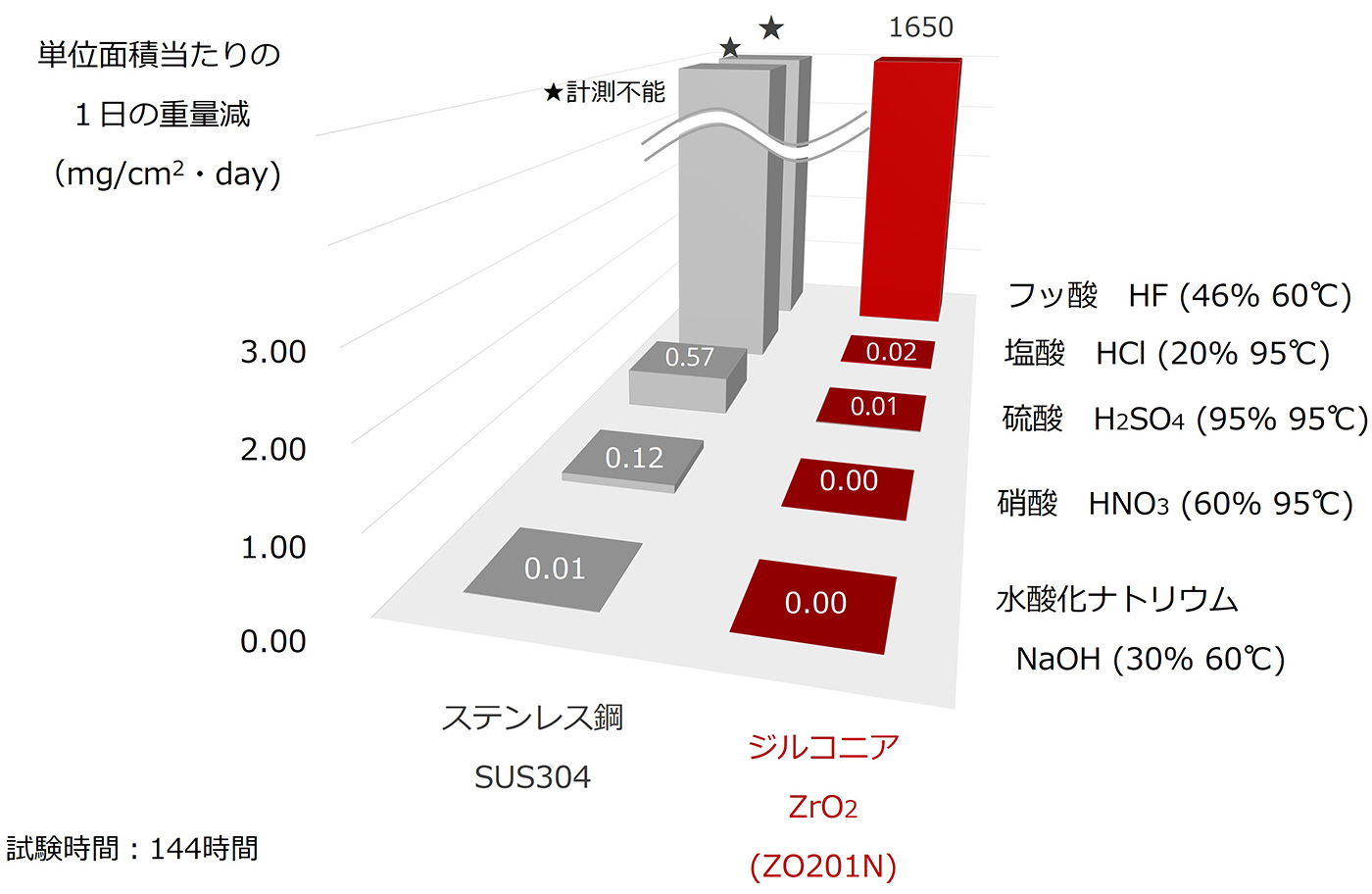

耐薬品性


耐薬品性

本ページに記載の数値は全て社内測定による代表値であり、製品の仕様を保証する値ではありません。
