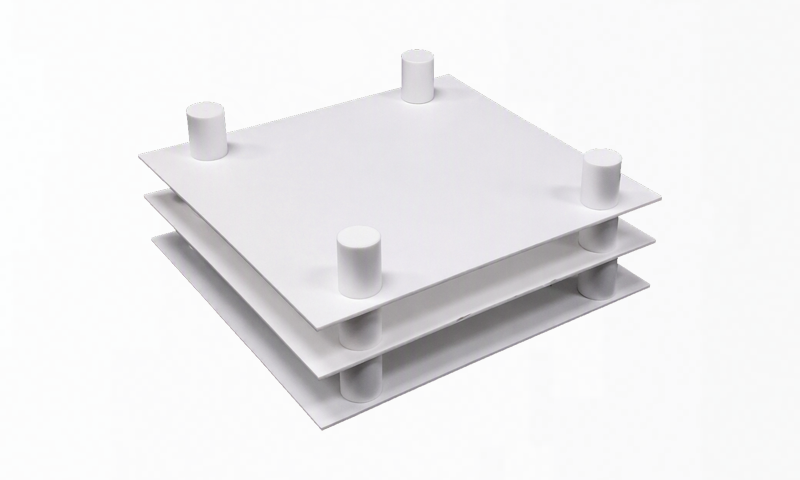

セラミックキャリアプレート

グリーン^(※)シート積層・グリーン^(※)接合技術が高自由度な設計を実現します。 ^(※)グリーン＝成形体

多彩なラインナップ

アプリケーション技術

ご使用用途に応じて2つのアプリケーション技術をご提案

ガラス接合法

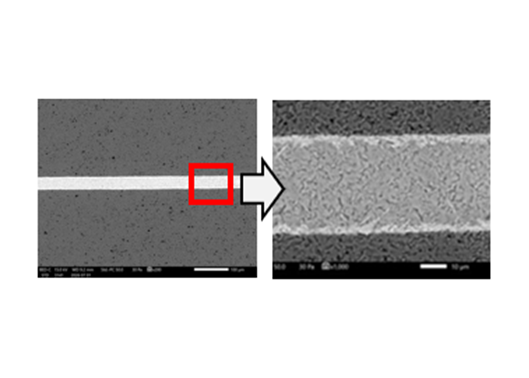

接合界面部

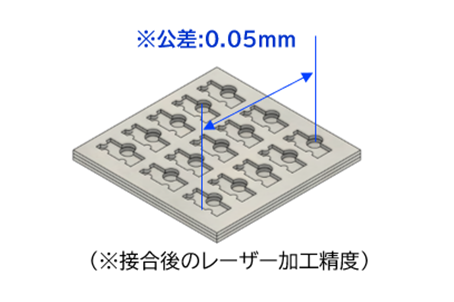

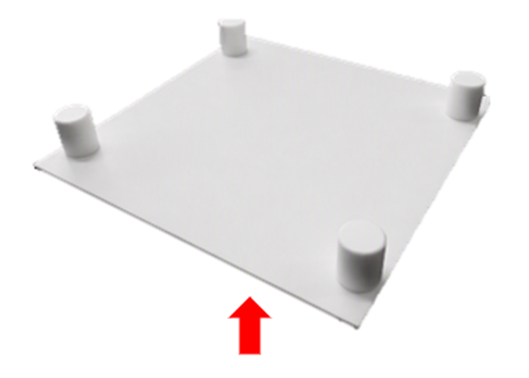

製品参考例

同工法の特長

• 接合後のレーザー加工により、微細かつ高精度な形状を実現
• 複雑な流路や異形状の組み合わせに柔軟に対応可能

グリーン^(※)接合法 ^(※)グリーン＝成形体

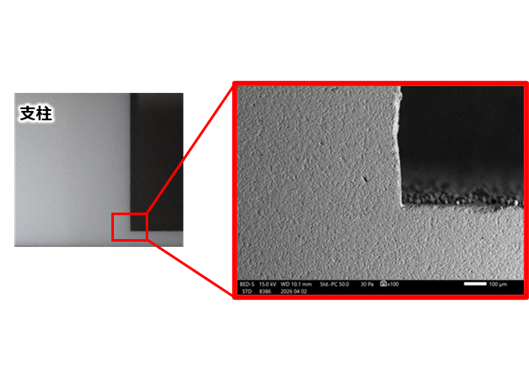

接合界面部

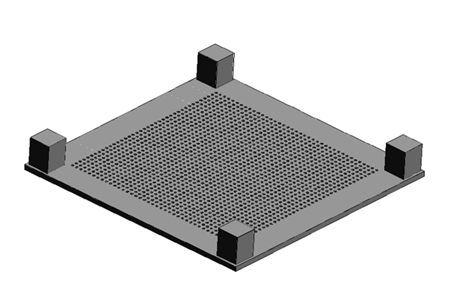

製品参考例

同工法の特長

• 接合界面が一体化するため、極めて高い接合強度を発揮
• 接合剤を使用しないため、母材と同等の高耐熱性を維持

特性データ

対応可能な材質：AO476T（96%アルミナ）

※これらの値はテストピースの測定による参考値です。特性値は製品の形状、寸法および使用条件により異なる場合があります。

デザインガイド

ガラス接合法

拡散接合法

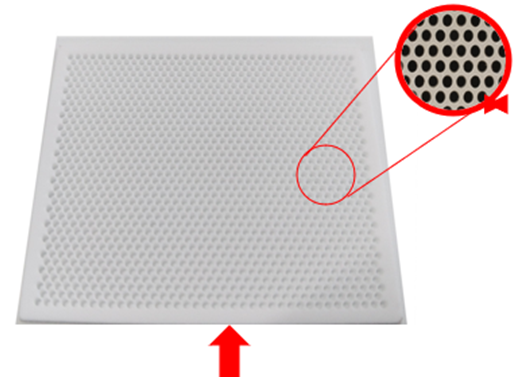

デザインガイド(パンチング形状)

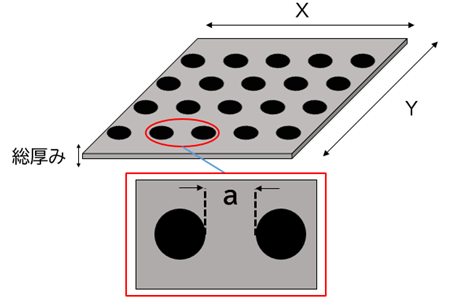

底基板設計

材質		最大サイズ(mm) X × Y × 総厚み	テープ単板厚み(mm)
Al2O3	AO476T	200×200×3.2	0.32～2.7

加工設計

設計標準
穴径	MIN	0.3mm
ウェブ厚み(a)	MIN	0.2mm
アスペクト比 （テープ単板厚み／ウェブ厚み）		≦2

デザインガイド(支柱形状)

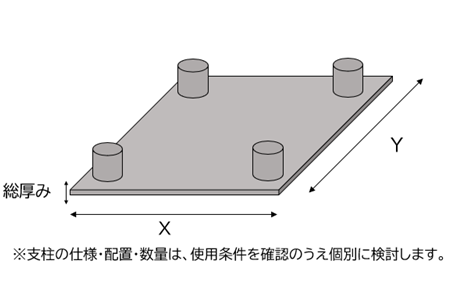

底基板設計

材質		最大サイズ(mm) X × Y × 総厚み	テープ単板厚み(mm)
Al2O3	AO476T	300×400×3	0.32～2.7

支柱設計

設計標準
材料		AO476T
形状		円柱形状
径	MAX	φ20mm
	MIN	φ10mm
高さ	MAX	11mm
	MIN	1mm

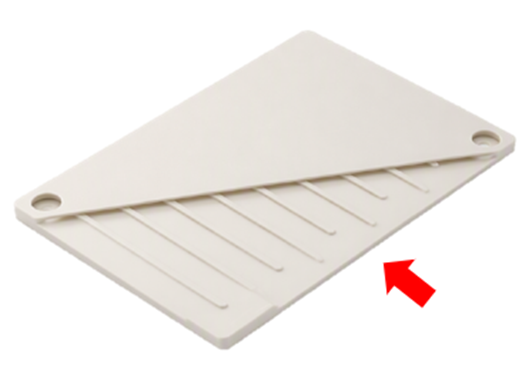

デザインガイド(中空形状)

底基板設計

材質		最大サイズ(mm) X × Y × 総厚み	テープ単板厚み(mm)
Al2O3	AO476T	450×200×15	0.32～2.7

中空内部設計

設計標準
流路幅(A)	MAX	20mm
	MIN	2mm
リブ	幅(B)	MIN	3mm
	高さ(C)	MAX	10mm
		MIN	テープ単板厚み
	ライン＆スペース		<7
	アスペクト比		<2
壁厚み(D)			2.6mm
