ファインセラミックス

高沿面耐電圧
アルミナ材料
(AH100A)

高沿面耐電圧アルミナ材料(AH100A)

当社従来材比1.6倍の耐電圧特性により50%の小型化を実現(*京セラ試算)

従来より、耐電圧性能が高いアルミナセラミックスは、高電圧装置に広く使用されています。京セラは、さらに沿面耐電圧特性を向上させた新材料 “AH100A”を開発致しました。AH100A は、従来材料と比較して、1.6倍の沿面耐電圧、1.2倍の貫通耐電圧の特性を有し、高電圧のコンディショニング時間の削減や、端子の小型化が可能となります。

特長

  • 真空中の沿面耐電圧、及び貫通耐電圧性能を大幅に向上
  • 高電圧コンディショニング時間大幅短縮
  • 従来比50%の小型化を実現(*京セラ試算)

沿面耐電圧


沿面耐電圧
測定条件

沿面距離2mm
測定雰囲気10-4Pa以下
その他京セラ測定条件

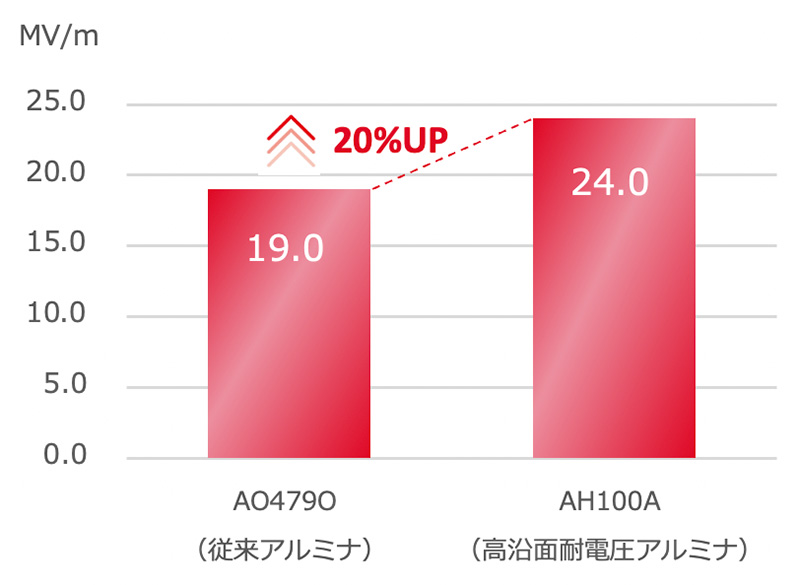

貫通耐電圧


貫通耐電圧
測定条件

2mm厚み
その他JIS C 2141準拠

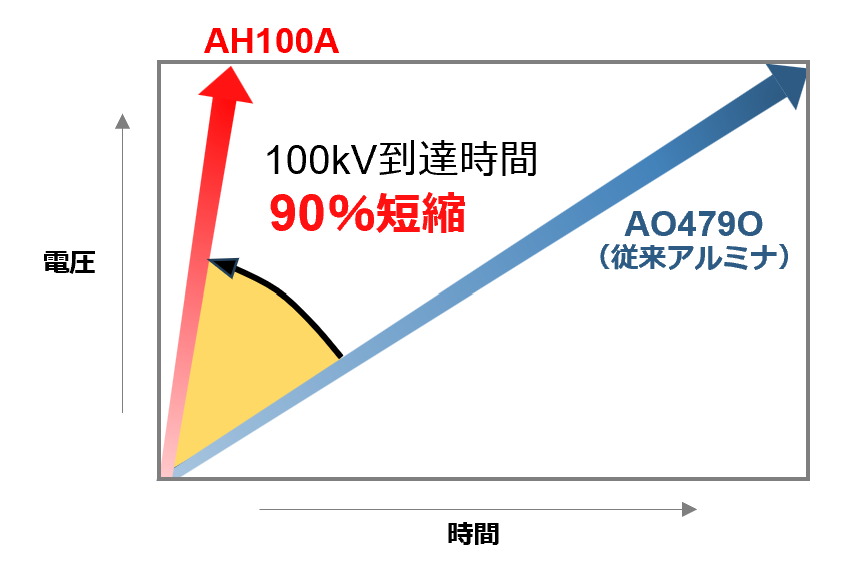

コンディショニング時間


コンディショニング時間
測定条件

圧力 10-3Pa 以下
昇電圧 1kV/min.
フラッシュオーバーが起きると、
0V から再昇電圧

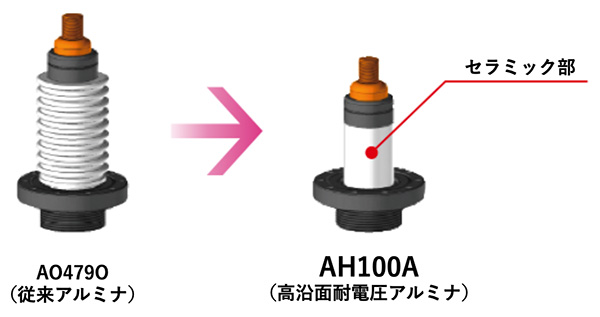

小型化デザインのイメージ


小型化デザインのイメージ
外寸容積:50%減
重量:55%減

材料データ比較

材質
材質記号
高耐電圧アルミナ アルミナ
AH100A AO479O
電気的特性 到達電界強度 MV/m 14.1(ave.) 8.4(ave.)
貫通耐電圧 MV/m 24 19
体積抵抗率 20℃ Ω・cm ≧1014 >1014
比誘電率(1MHz) - 10.2 9.9
誘電正接(1MHz) (x 10-4) <1 2
機械的特性 平均強度 ASTM D2442 TYPE3 MPa 330 310
ヤング率 GPa 380 360
ポアソン比 - 0.25 0.23
破壊靭性(SEPB) MPa・m1/2 5 3~4
熱的特性 熱伝導率 20℃ W/(m・K) 24 29
熱膨張係数(RT-800℃) ppm/℃ 8.2 8.0

本ページに記載の数値は全て社内測定による代表値であり、製品の仕様を保証する値ではありません。
