高精度レーザー加工技術

京セラは多彩なセラミック加工技術を有しており、中でもレーザー加工は、CADデータ活用による少量からの対応、多様な材料への適用、そして高精度な加工を実現します。

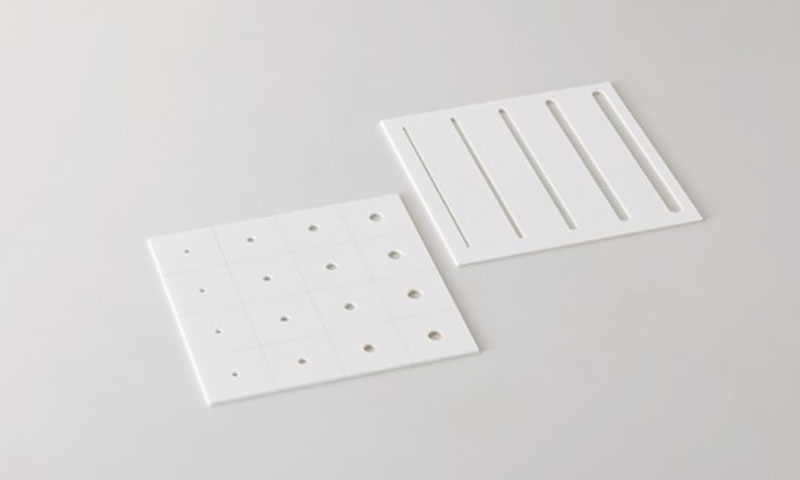

　　　　　　　　　　　　　　　　　　　 ※画像は高精度レーザーで加工した一例です　　　　　　　　　　　　　　　　　　　　

特長

金型不要で少量から試作可能

CADデータをご提供いただければ加工できますので、金型製作の期間や費用の負担を軽減できます。
豊富な材料ラインアップ

様々なセラミック材料へのレーザー加工に対応しておりますので、用途に応じた最適な特性を持つ材料をお選びいただけます。
高い寸法精度

焼結後の加工に対応しているため、焼結時の収縮によるバラつきの影響を受けにくく、高精度な仕上がりを実現できます。

材料データ比較

材質材質記号			アルミナ				黒アルミナ
材質材質記号			AO476T	AO477A	AO478D	AO493O	A1534
純度			Al₂O₃ 96％	Al₂O₃ 97％	Al₂O₃ 99％	Al₂O₃ 99.6％	-
色			白	白	白	白	黒
比重			3.78	3.79	3.91	3.86	3.84
機械的特性	ビッカース硬度	GPa	13.9	14.6	15.5	16.0	13.1
	抗折強度	MPa	380	480	468	550	452
	ヤング率	GPa	340	370	396	390	312
熱的特性	熱伝導率	W/ (m・K)	26	26	30	26	13
熱的特性	熱膨張係数 40-400℃	× 10^-6/K	7.0	7.0	6.8	7.2	6.9
電気的特性	絶縁耐力	kV/mm	15	16	23	15	30.2
	体積固有抵抗	Ω・m	>10¹²	>10¹²	>10¹²	>10¹²	>10¹¹
	誘電正接 (1MHz)	-	3.0×10^-4	2.0×10^-4	1.0×10^-4	3.0×10^-4	36×10^-4
	誘電率 (1MHz)	-	9.6	9.1	-	9.6	10.3
特徴			MAX2.70T	高強度	-	Ra0.08μm MAX	Co,Crフリー黒色低反射材
適した用途			厚膜用途 HIC	パワーモジュール	放熱基板	薄膜用途	-

材質材質記号			アルミナジルコニア		フォルステライト	窒化ケイ素	窒化アルミ
材質材質記号			AZ214T	AZ211T	F1332B	SN240O	AN3130
純度			-	-	-	-	-
色			白	白	象牙	黒	灰
比重			3.75	4.01	3.10	3.30	4.30
機械的特性	ビッカース硬度	GPa	12.3	-	-	14.0	-
	抗折強度	MPa	450	650	150	1020	350
	ヤング率	GPa	-	360	-	300	-
熱的特性	熱伝導率	W/ (m・K)	19	24	6	27	170
熱的特性	熱膨張係数 40-400℃	× 10^-6/K	-	7.0	-	2.8	4.8
電気的特性	絶縁耐力	kV/mm	22.6	16	23	13	15
	体積固有抵抗	Ω・m	>10¹²	>10¹²	>10¹³	>10¹⁴	>10¹³
	誘電正接 (1MHz)	-	2.0×10^-4	2.7×10^-4	0.3×10^-4	19×10^-4	-
	誘電率 (1MHz)	-	9.6	10.8	6.7	9.6	8.8
特徴			高反射材	高強度	低熱伝導切削性良	高温強度耐摩耗性耐熱衝撃性	高熱伝導
適した用途			-	パワーモジュール	ヒューズ	-	-

※社内測定結果に基づく代表値になります。詳細についてはお問い合わせください。

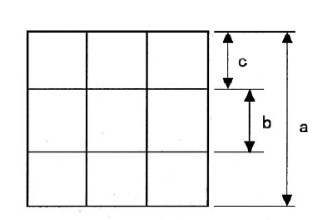

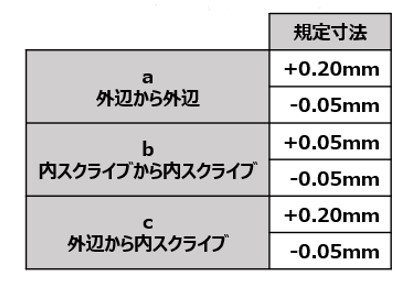

デザインガイド

※製品によってはデザインガイド通りにならない場合がございます。レーザースクライブ深さについてはご相談ください。

加工エリア

300×300(mm)

※アルミナAO493O/フォルステライト/窒化ケイ素/窒化アルミについては異なりますので、お問い合わせください。

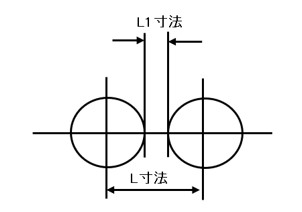

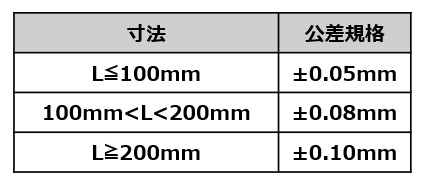

寸法公差について

穴径について

・最小穴径
板厚1.0mm以下の場合、φ0.20mm（公差：±0.05mm）

※さらに微細な穴径の加工や、1.0mmを超える厚板への加工も承っております。例えば、板厚0.254mmにφ0.13mmの穴をあける加工実績もございますので、お気軽にご相談ください。

・穴径公差
板厚1.0mmまでは穴径に関わらず規定寸法
±0.05mm
