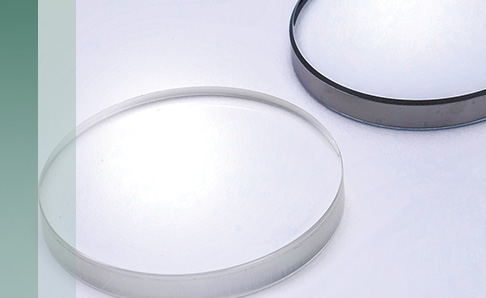

サファイア基板

基板の薄型化や大型化、レーザー加工で複雑・微細・高精度な加工も対応可能

丸状、角状の基板の加工や、厚さ0.03mmまでの薄型化、最大Φ500mm (or 500角) の大型化に対応しています。その他、レーザーによる穴加工やスクライブ加工などの複雑な加工も対応可能です。
※面方位によって対応可能サイズは異なります。

キーワード:
耐熱性
耐プラズマ性
低誘電損失

製品データ

材料 単結晶サファイア

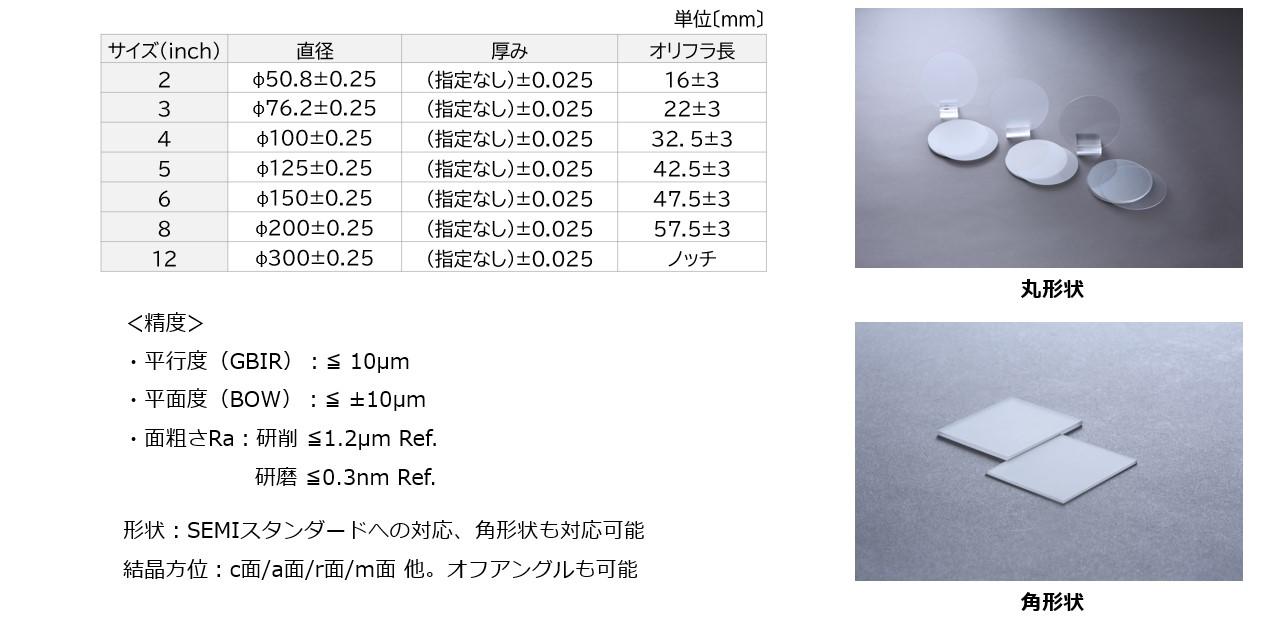

基板標準仕様


基板加工技術

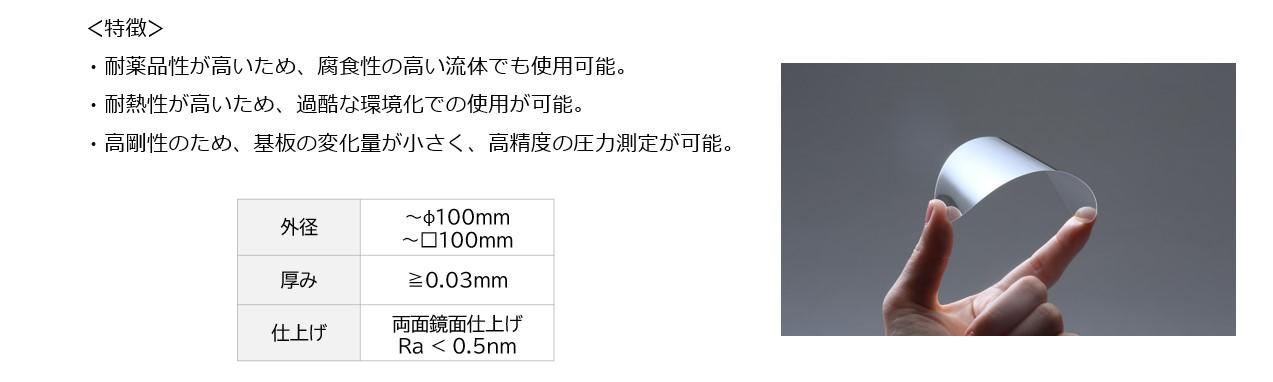

基板薄型化加工

サファイアは単結晶材料のため、0.1mm未満まで薄くしても基板として活用可能で、また、薄くすることで、弾性変形を活用することもできます。

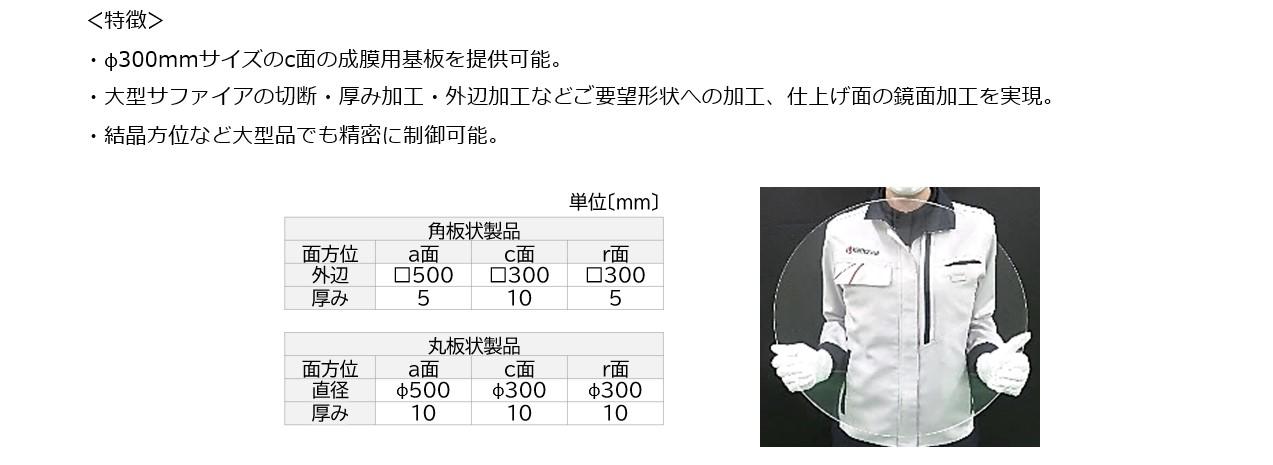

基板大型化


※対応可能サイズは面方位や厚みに応じて変わるため、詳細についてはご相談ください。

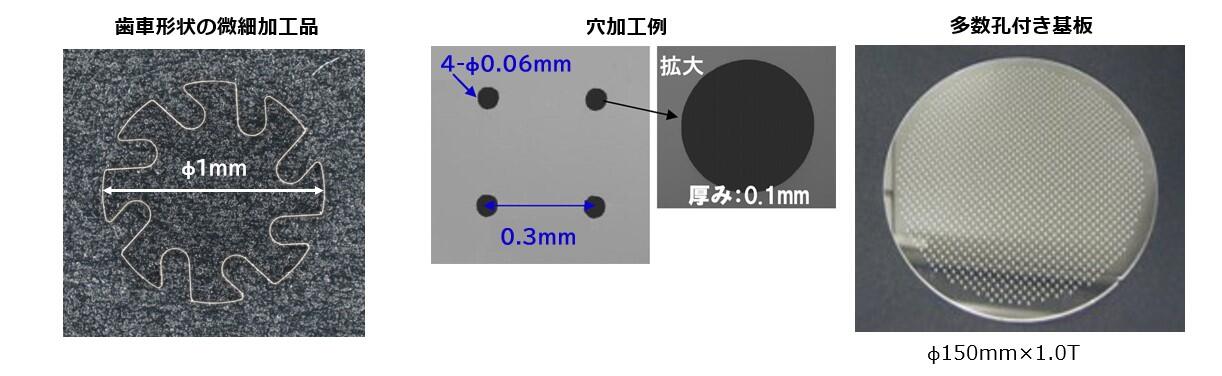

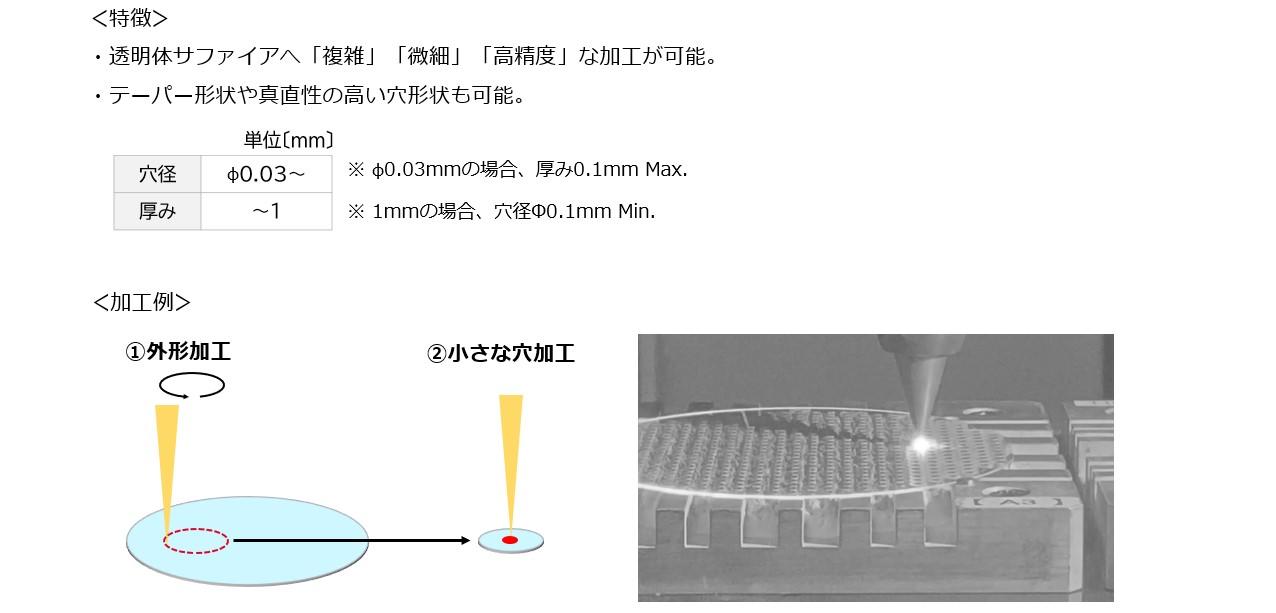

レーザー加工


その他の加工技術

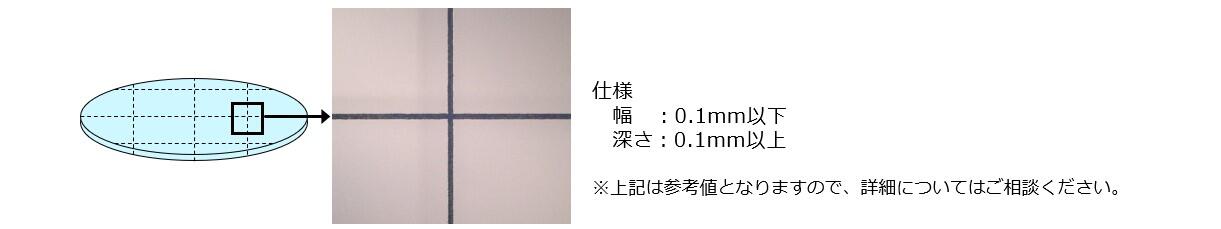

スクライブ加工

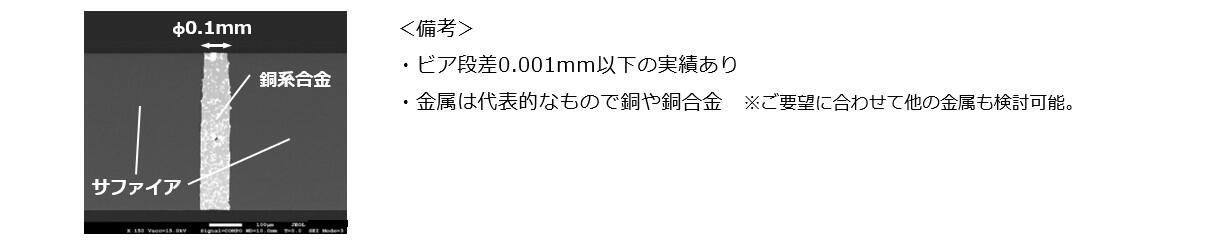

ビア埋め

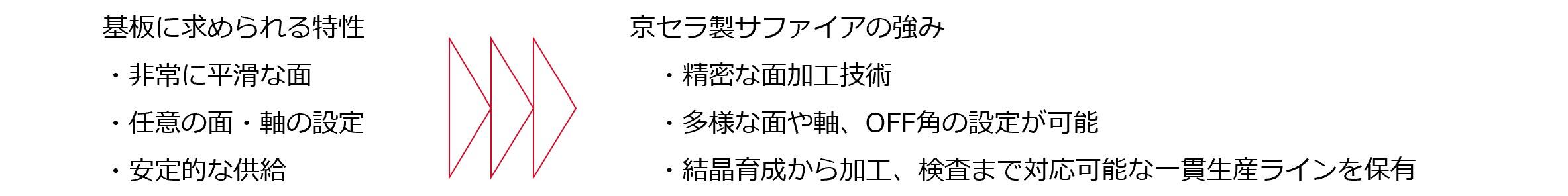

京セラ製サファイア基板の強み


サファイアの特徴

1.単結晶で原子配列が一定

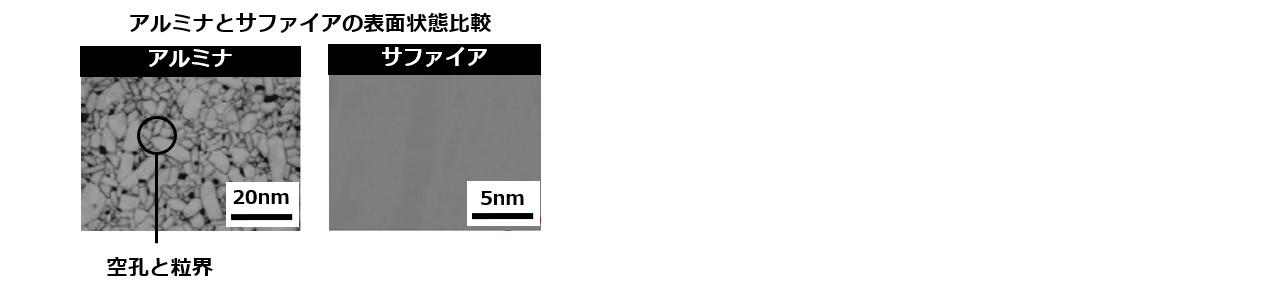

2.粒界がなく表面仕上げが滑らか


3.高い絶縁性で誘電損失が低い

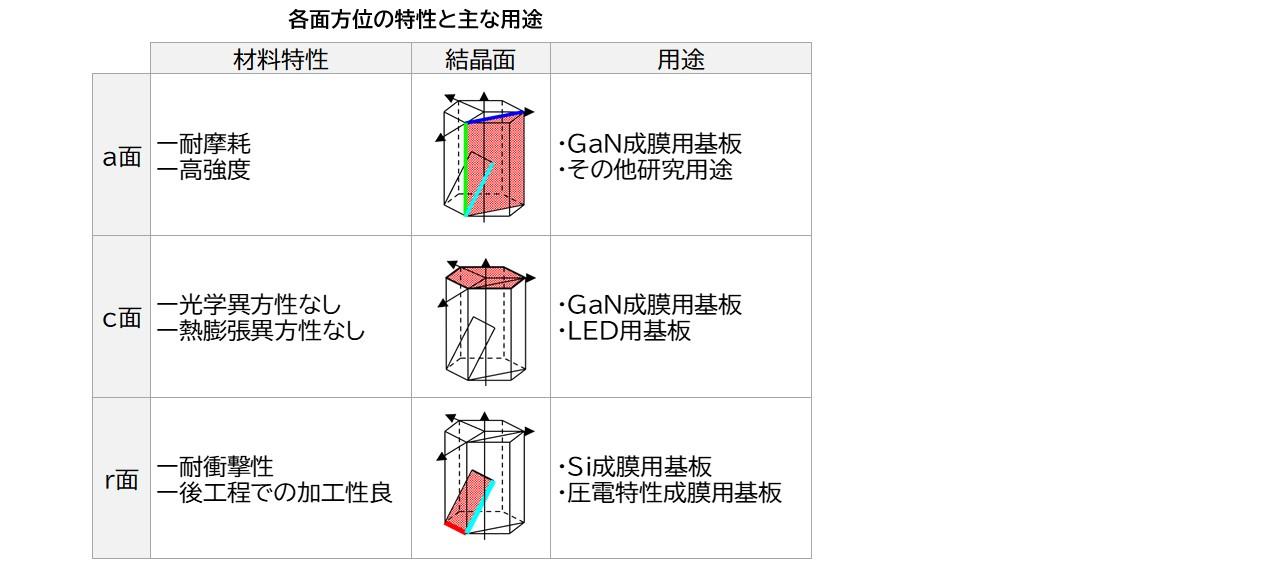

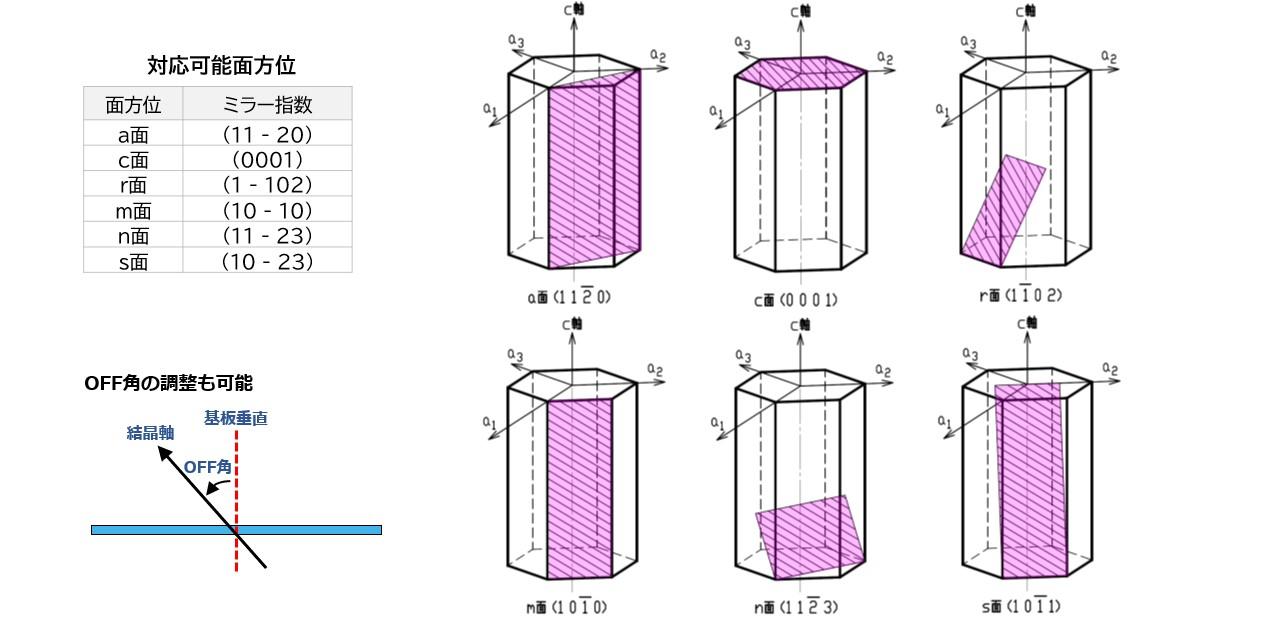

4.任意の結晶方位の対応が可能

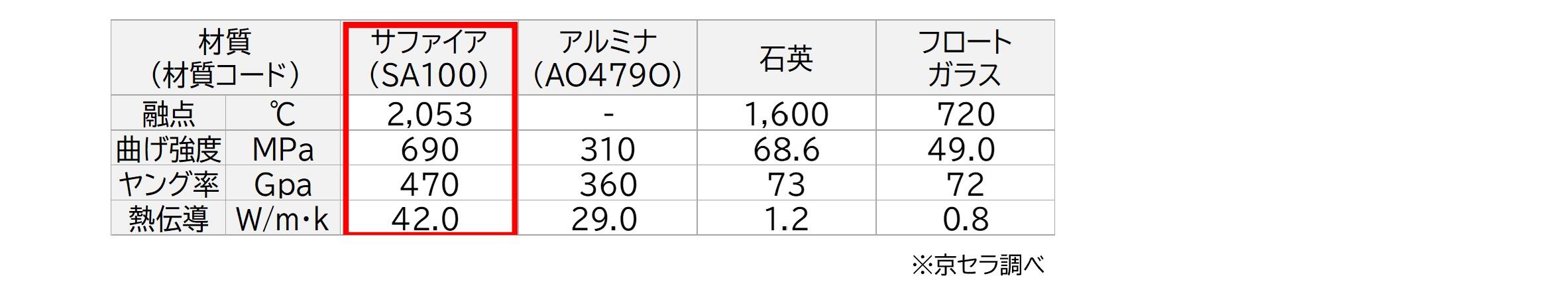

他材料との物性比較
