太陽光発電・蓄電池

ソーラー発電モニタ付き簡易HEMS エコノナビット Ⅳ

電力の売電・買電状況を3色のイルミネーションで表示

「緑」は売電、「赤」は買電、「橙」は売電と買電が同じ状態を表します。

外出先からでも気になる発電情報を確認(インターネット経由)

宅内での見える化と同時に、クラウドサービスも利用可能としました。そのため、スマートフォンやタブレットなどの端末を使って、外出先からもエネルギーチェックができます。※1

  • ※1インターネット常時接続環境が必要です。インターネット接続の際に必要な通信料およびプロバイダ契約料はお客様負担となります。電波の受信状態が弱い場所では、画面が更新されるスピードが遅くなり、画面が変化しにくい場合があります。データの更新には10分程度かかります。

こんな表示画面でエネルギーをチェックできます。

現在値モード画面

発電状況や蓄電池の充放電状況など、リアルタイムのエネルギー状況をひと目でチェックできます。

日報モード画面

発電量、売電量、消費電力など、毎日のエネルギー状況をグラフや表で視覚的にチェックできます。

  • PC/タブレット/スマートフォンは付属していません。また、全てのPC/タブレット/スマートフォンに対して、表示を保証するものではありません。
  • 表示画面は、はめこみ合成(イメージ)です。数値は実際のものとは異なります。

インテリアに合わせて自由に設置

モニタユニットには無線データ通信方式を採用し、コンセントがあるところなら、ご自宅のインテリアに合わせ自由に設置場所を選ぶことができます。※2
また、卓上置き・壁掛けのいずれかが選択できます。

  • ※2設置環境、電波環境によっては、受信できない場合もあります。受信状態をご確認の上ご使用ください。

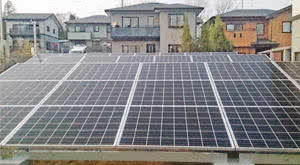

50kWまで計測可能※3で、全量買取にも対応

全量買取(10kW以上)でご利用の場合には、計測(CT)センサーの仕様上の理由および、パワーコンディショナのリモコン等の夜間での電力消費により、画面上に消費量が表示される場合があります。

  • ※3発電電力量の制御が可能です。

ECHONET Lite(エコーネットライト)※4やZ-Wave※5にも対応

家電の制御、運転状況や電力使用状況を把握できる通信規格ECHONET Liteに対応。また、無線通信規格には安定した通信を可能にするZ-waveを採用しています。

  • ※4ECHONET Liteとは、太陽光発電システム・蓄電池・家電機器・スマートメーター等、さまざまな機器の制御を規定したHEMSの通信規格です。
  • ※5Z-Waveとは、Sigma Designs社とZ-Waveアライアンスが開発した無線通信プロトコルで、ホームオートメーションとセンサネットワークのような低電力、長時間運用を要求する装置のために設計された無線規格です。エコノナビット Ⅳ間の通信プロトコルとして採用しています。

リチウムイオン蓄電システムの状況も見える化、運転のモード設定も可能

リチウムイオン蓄電システムの充放電状況がモニタリングできます。また、リチウムイオン蓄電システムの運転モード設定変更もPC/タブレット/ スマートフォンで行うことができます。

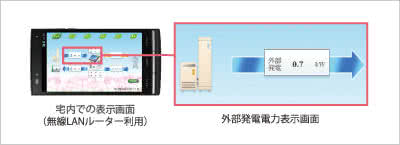

太陽光発電システムの発電状況を表示するだけでなく、エネファームやエコウィルの外部発電電力も表示することができます。また、1日、1ヶ月、1年単位の発電結果を表示したり、売電買電状況を表示できるなど、わかりやすく電力情報を確認することができます。

  • ゲートウェイユニット用スタンドはオプションです。
  • 本製品は計量法の対象製品ではありません。発電電力量、消費電力量等の数値は目安ですので、電力メーターの値や電力会社からの請求書の値、その他各種精密計測機器とは数値が異なる場合があります。
  • モニタユニット・ゲートウェイユニット・CTユニットの表示の縮小比率はそれぞれ異なります。また、表示画面はイメージです。
  • 「ECHONETLite」はエコーネットコンソーシアムの商標です。

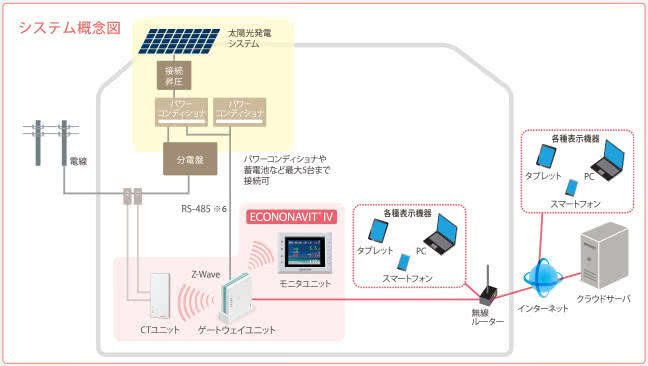

システム概念図

今まで通り室内モニタでいつでもエネルギーをチェックできることはもちろん、さらにデータ通信が可能になり、エネルギーの遠隔監視が気軽に行えるようになりました。

  • ※6RS-485とは、複数台接続の上、データの送受信を行うシリアル通信の一つです。

遠隔出力制御対応について

エコノナビットⅣは、東北電力・中国電力・四国電力・九州電力・沖縄電力の遠隔出力制御に対応しています。また、その他電力会社※からの太陽光発電出力制御にも順次対応予定です。自動的にソフトウエアのアップデートを行いますので、ナビフィッツのインターネット回線への接続とユーザ登録が必要です。出力制御は、電力会社の要請により実施されますので、詳細については電力会社にご確認ください。なお、インターネット回線が切断された場合、パワーコンディショナは運転停止します。

  • 出力制御対象エリア外である中部電力、関西電力をのぞく(2019年12月時点)

製品一覧

エネルギーを見える化してエコライフをサポートするエコノナビット Ⅳのラインアップをご紹介します。

型式
PMD35D
希望小売価格
120,000円(税抜) ※2
ゲートウェイユニット 型式 PMD35D-G
モニタユニット 型式 PMD35D-M
CTユニット 型式 PMD35D-C
  • ※1ゲートウェイユニット・モニタユニット・CTユニットの表示図の縮小比率はそれぞれ異なります。
  • ※2オプションは含みません。
  • 本製品は計量法の対象製品ではありません。発電電力量、消費電力量等の数値は目安ですので、電力メーターの値や電力会社からの請求書の値、その他各種精密計測機器とは数値が異なる場合があります。
