パワーコンディショナ
屋内・屋外設置のバリエーション

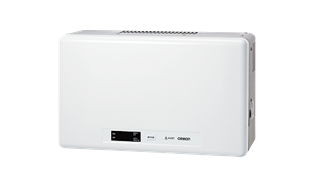

屋内用：省スペースでコンパクト。発電電力量が見やすいLED表示。

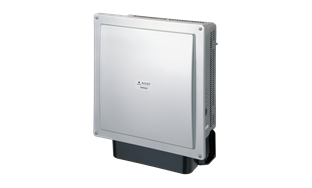

屋外用：戸建から集合住宅などの幅広いシステムに対応。
太陽電池モジュールからの直流電力を家庭で使える交流電力に変換
停電時に使用できる自立運転出力用端子台付き
自立運転出力用コンセント（停電用コンセント）1つあたり最大1,500Wまでの使用が可能です。
(停電用コンセントは、壁面に別途設置工事を行った場合、本体側面の停電用コンセントと2箇所から同時に使用できる合計は、PVN-406は2,000W、PVN-553は2,750Wです。)
●映像のパワーコンディショナは、PVN-406です。
- ※1ケーブルTV・光回線TVや、地上デジタルチューナーをご利用の場合は、それぞれ情報分電盤・チューナーの電源確保が必要となります。
- 自立運転の電源を使用する際、生命に関わる機器は絶対に接続しないでください。
- 連系運転時には、停電用コンセントに 電気機器を接続しないでください。発煙・発火・火災・感電・けがや周囲の破損の原因となるおそれがあります。
- 停電用コンセントが水没するおそれがある場合は、パワーコンディショナの運転スイッチを「オフ」にしてください。 発煙・発火・火災・感電・けがや周囲の破損の原因となるおそれがあります。
- 自立運転の最大出力はPVN-406の場合2,000W、PVN-553の場合2,750W、PVS-480・PVS-560の場合1,500Wですが、、ポンプやモーター等、起動時に大きな電力を必要とするものには使用できない場合があります。
- 掃除機や冷蔵庫など、電流が急激に流れる機器を使用すると、保護機能が働いてパワーコンディショナが停止 する場合があります。
- 自立運転の電源を使用する際は切り替え操作が必要です。停電時に自動的に切り替わるものではございません。
- 機器やお客様の手などが濡れた状態でスイッチを入れると、感電や機器故障の原因となる場合がありますのでご注意ください。
- 日射量や設置システムによって使用できる量が異なり、途中で電源が切れる可能性があるため、機器の故障につながることがあります。
- 室内に停電用コンセントを設けることが可能です。詳しくは販売窓口にご相談ください。
当社パワーコンディショナは、電力会社からの太陽光発電出力制御への対応品を準備しております。
出力制御には、遠隔制御用機器としてHEMSが必要です。また、機器のインターネットへの接続が必要となります。出力制御は、電力会社の要請により実施されますので、詳細については電力会社にご確認ください。
資料
ソフトウェアライセンスについて（pdf/758KB）
製品一覧
- 型式
- KPK-A40
- 希望小売価格
- オープン価格
| 定格出力（最大） | 4.0kW |
|---|---|
| 電力変換効率 | 96.0%（入力電圧250V時） |
オムロンソーシアルソリューションズ株式会社の製品です。
取扱説明書は こちら に掲載しております。
- 型式
- KPK-A55
- 希望小売価格
- オープン価格
| 定格出力（最大） | 5.5kW |
|---|---|
| 電力変換効率 | 95.5%（入力電圧250V時） |
オムロンソーシアルソリューションズ株式会社の製品です。
取扱説明書は こちら に掲載しております。
- 型式
- KPR-A48-J4
- 希望小売価格
- オープン価格
| 定格出力（最大） | 4.8kW |
|---|---|
| 電力変換効率 | 96.0%（入力電圧320V時） |
オムロンソーシアルソリューションズ株式会社の製品です。
取扱説明書は こちら に掲載しております。
- 型式
- KPR-A56-J4
- 希望小売価格
- オープン価格
| 定格出力（最大） | 5.6kW |
|---|---|
| 電力変換効率 | 96.0%（入力電圧320V時） |
オムロンソーシアルソリューションズ株式会社の製品です。
取扱説明書は こちら に掲載しております。
エコノライン® EX（屋内用）
- 型式
- PVN-406
- 希望小売価格
- 382,800円（税込）
| 定格出力（最大） | 4.0kW |
|---|---|
| 電力変換効率 | 96.0% |
- 省スペースでコンパクト。発電電力量が見やすいLED表示
エコノライン® EX（屋内用）
- 型式
- PVN-553
- 希望小売価格
- 528,000円（税込）
| 定格出力（最大） | 5.5kW |
|---|---|
| 電力変換効率 | 95.5% |
- 省スペースでコンパクト。発電電力量が見やすいLED表示
エコノライン® RX（屋内用・屋外用）
- 型式
- PVS-480
- 希望小売価格
- 561,000円（税込）
| 定格出力（最大） | 4.8kW |
|---|---|
| 電力変換効率 | 96.0%（力率0.95時、入力電圧320Vの場合） |
- 接続箱・昇圧機能内蔵で機器削減。効率的に電気を変換
- 接続ユニット不要
- 昇圧ユニット不要
- 6.24kWまでのシステムに
- ※防塵防水性能IP55相当
エコノライン® RX（屋内用・屋外用）
- 型式
- PVS-560
- 希望小売価格
- 715,000円
| 定格出力（最大） | 5.6kW |
|---|---|
| 電力変換効率 | 96.0%（力率0.95時、入力電圧320Vの場合） |
- 接続箱・昇圧機能内蔵で機器削減。効率的に電気を変換
- 接続ユニット不要
- 昇圧ユニット不要
- 7.28kWまでのシステムに
- ※防塵防水性能IP55相当
- 「エコノライン」は京セラ株式会社の登録商標です。
- 日本国内仕様のため、日本国外では使用できません。また、無断で 海外へ転売・転貸、その他輸出することを禁じます。
